路虎发现4跳闸开关不可用检修
来源:本站整理  作者:佚名  2019-10-28 09:47:14

 故障现象确认:按下跳闸开关时发现仪表信息没反应。

读取故障内容及SDD指导建议:SDD无相关故障。

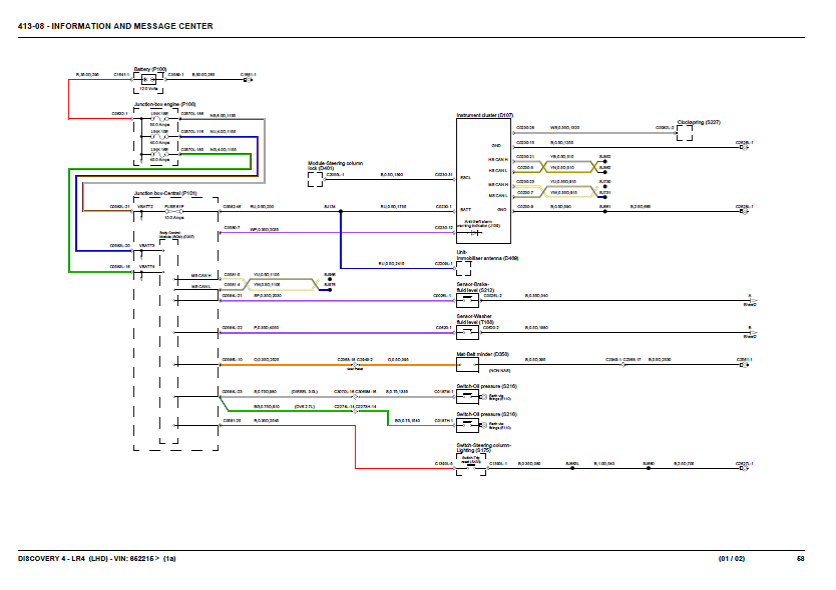

系统结构图及电路图:
故障诊断过程:PDI时检查发现,跳闸开关不可用,按下开关没反应,检查跳闸开关外观良好无损坏,查阅topix无相关通告,检查开关插头连接良好,查阅相关线路图,测量C1393L-5的电压为4.35V,测量搭铁C1393L-1的电阻为0.2欧姆,线路无异常,拆卸开关检查,发现5号脚变形,重新校正重新连接检查,跳闸开关正常工作,故障排除。

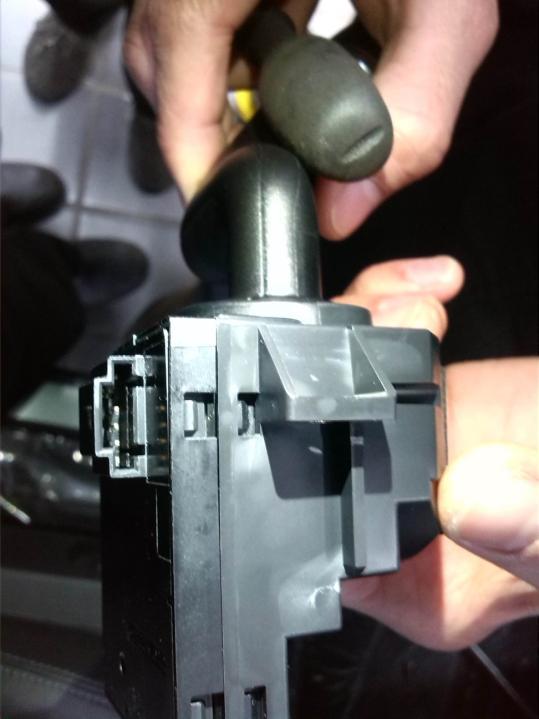

相关故障部位图片、数据流及分析:
故障原因分析:检查开关插头连接良好,查阅相关线路图,测量C1393L-5的电压为4.35V,测量搭铁C1393L-1的电阻为0.2欧姆,线路无异常,拆卸开关检查,发现5号脚变形,重新校正。
故障处理办法:重新校正5号脚。
