故障现象:仪表刹车液位提示灯亮。
故障确认: 确认仪表有信息提示
故障诊断过程:
1.2014.2.25 时故障现象是档位无显示,车辆不能启动,SDD读取TCM没有沟通。断TCM保险丝故障依旧,断插头C1ET02 时功能恢复,线路检测无异常,替换TCM阀块.
2.2014.2.25-3.1 试车3天500KM,走颠簸路及高速故障未出现。

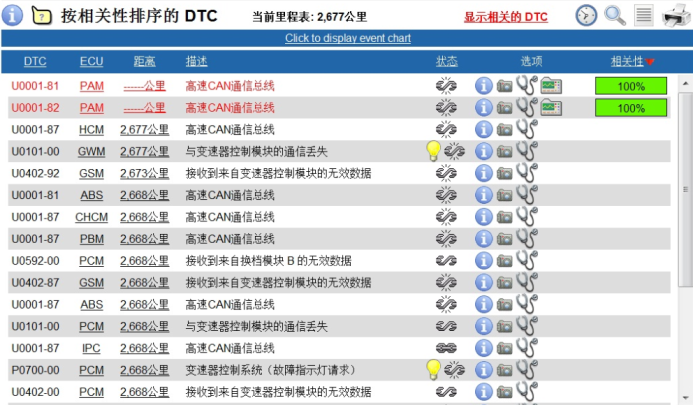

3.2014.3.3 故障再次出现,故障现象及故障码如附件(图1),已经更换TCM,判断是线路异常,晃动底盘线束故障未出现。

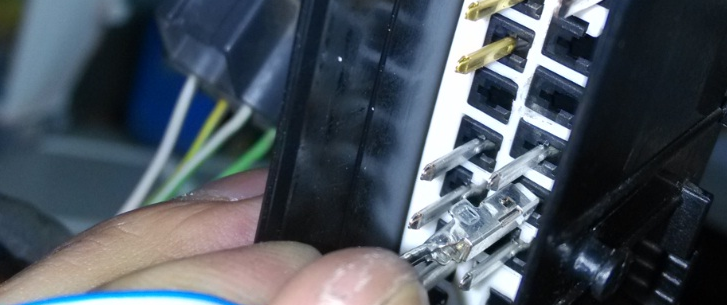

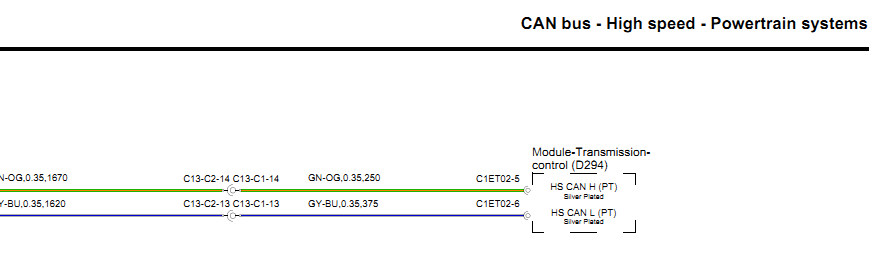

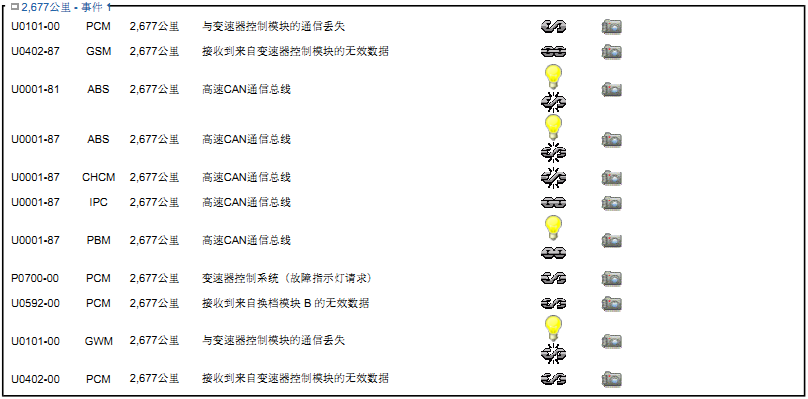

4.2014.3.4试着从底盘线束开始模拟HS-CAN及电源断路,结果如附件(图2)。HS-CAN网络断路时TCM没有通讯,所记录故障码及故障现象同(图1)2668KM时记录故障码一致。模拟故障过程发现HS-CAN+针脚(C13-C2-14和 C13-C1-14)松脱,安装回针脚敲击该插头C13-C2,故障出现。
5.判断是母针脚C13-C2-14故障,更换该针脚,晃动线束及敲击插头哦故障未再出现。
6.试车故障未出现,故障排除。
维修方案: 修复变速箱HS-CAN+针脚
案例总结:对于间歇性故障的问题,尽可能模拟出故障,避免重复维修,特别现在三包车量已经上升。
