故障问题:发动机无法启动,仪表报混合动力系统故障。
案例解析:
1.经PIWIS检测故障代码一大堆,创建VAL,在查看VAL时发现好多个控制单元无通信(发动机,变速箱,气囊,高压
蓄电池,电源电子设备);

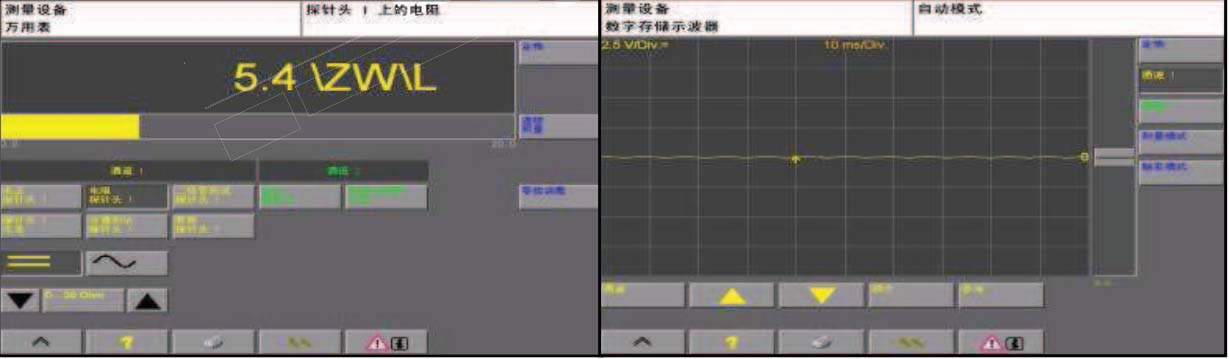

2.根据CAN拓扑图确认这些无法通信的控制单元为驱动CAN,用示波仪检测图形发现CAN高和CAN低有短路现象,两线之间电阻为5.4欧姆;

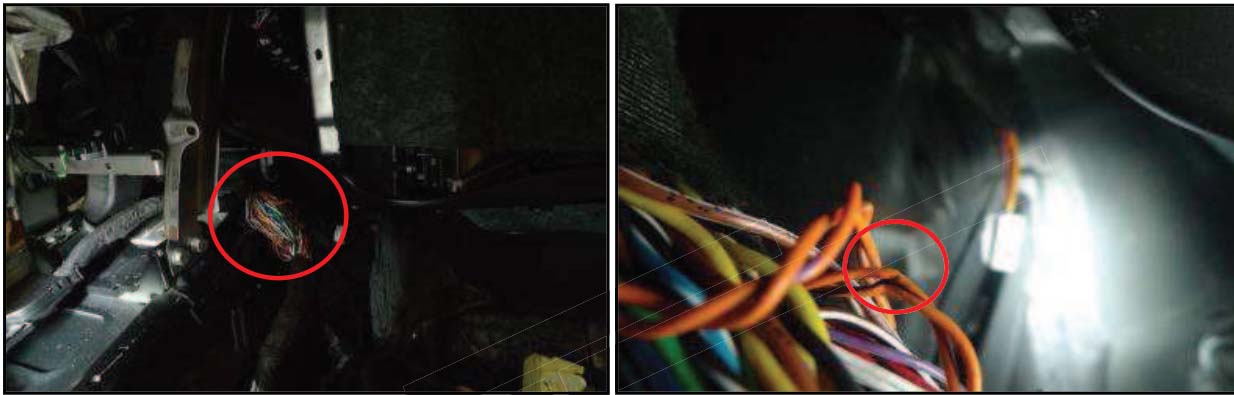

3.首先依次断开驱动CAN上的相关控制单元,故障依旧,拆卸右前座椅和中央通道,破开线束发现两线之间短路,包扎好线束后故障解决。
解决方案:CAN高和CAN低短路。
