路虎发现空调吹脚及后空调不出风、后空调鼓风机不转
来源:本站整理  作者:佚名  2019-10-30 10:18:37

 故障现象确认: 经试车确认空调吹脚及后空调不出风,后空调鼓风机不转。

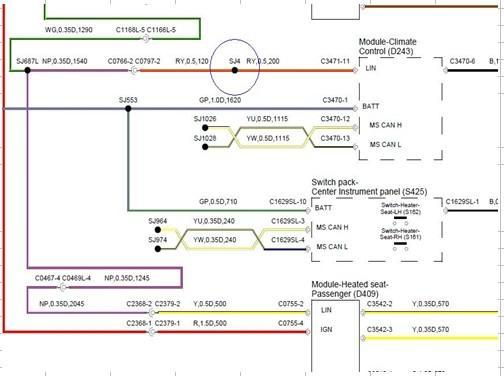

系统结构图及电路图:


故障诊断过程:
(a)检查空调鼓风机CJB 21#保险丝无熔断,相关线路插头安装到位。查阅线路图测量C0023-1无供电,判断为后空调鼓风机继电器未吸合,继电器受后空调温度面板控制,拆卸后空调温度面板将C0695-10针脚直接打铁让鼓风机继电器吸合发现鼓风机还是不转,
(b)测量C0023-1有12V供电,风机电阻C2282-4有12V供电,测量风机电阻搭铁良好,故怀疑风机电阻故障!更换风机电阻后试车鼓风机还是不转!仔细分析电路图后,发现后鼓风机,风机电阻,都是由后温度面板控制,而后温度面板由空调模块通过LIN线控制,测量后空调温度面板C0695-1有12V供电,C0695-3搭铁良好C0695-10有12V供电,怀疑温度面板故障,对换一个温度面板试车故障依旧。
(c)再次测量后温度控制面板C0695-2无电压输出并对地有短路现象,LIN线是靠电压传输的不应该有搭铁现象,应该重点检查C347-11到C0695-2这段线束。

故障原因分析:
(a)断开LIN线中C0797-2插头并测量C0797-2依然搭铁,断开空调模块C347-11插头测量C347-11还是搭铁,故判断问题应该在SJ4接点。

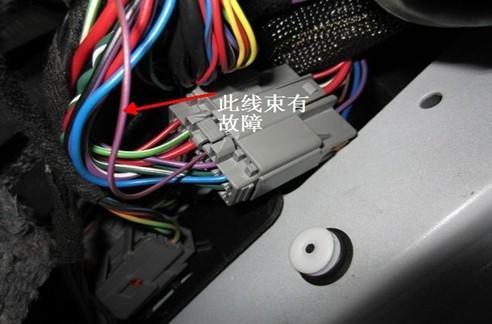

(b)顺着线路一路检查下去发现该线要从主驾穿过仪表台不知到哪里,偶然检查副驾A柱发现一个插头中有根线与LIN线颜色相同经过测量确认为同一根线,断开该插头,钥匙开到2档后空调鼓风机正常工作,但是车子无法着车!挑出该针脚装好插头,车辆正常启动,空调系统恢复正常!

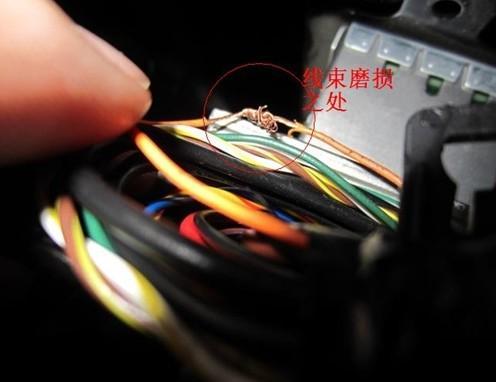

(c)故障看似排除了,检查该车所有功能发现副驾座椅加热功能用不起,查阅座椅线路图发现SJ4正好与座椅加热有关,拆开副驾座椅前方盖板进一步检查发现LIN线破皮并与座椅有搭铁现象

故障处理办法: 维修完毕后,测试确认故障已排除。
