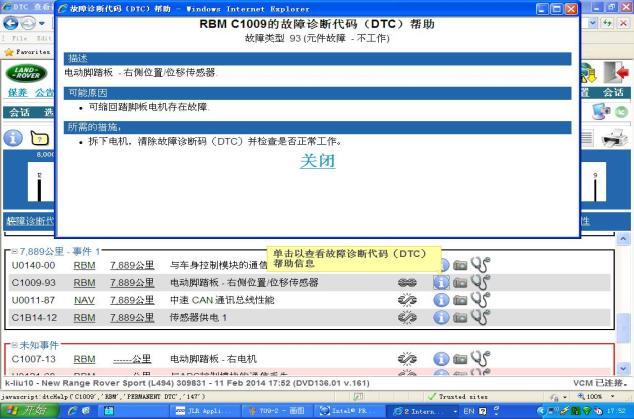

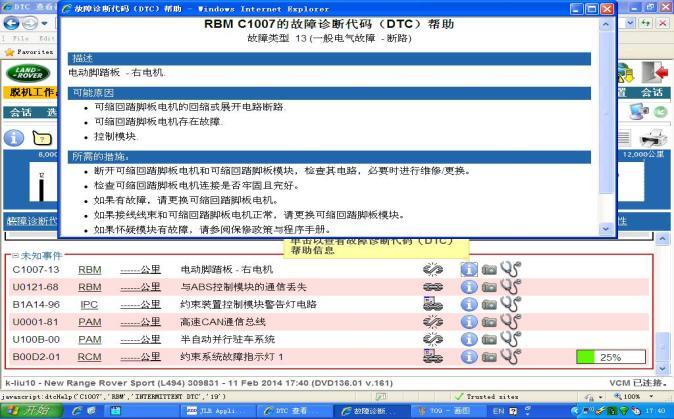

读取故障内容及SDD指导建议： 用SDD检查有故障码，C1007-13电动踏板-右电机，RBMC1009电动踏板-右侧位置位移传感器。可能原因分析;1可缩回脚踏板电机存在故障2可缩回脚踏板电机的回路或展开电路断路3控制模块



系统结构图及电路图：





电动脚踏板是一个电机多连杆装置，为越野、皮卡、商务等地盘较高的车型所设计。方便上下车使用。结构1 主踏板2 安装零件3 电机、连杆4 安装线   工作原理电机多连杆装置通过汽车电瓶通电带动电机工作，使连杆上下左右摆动工作。



故障诊断过程：

1、车主反映车辆右侧脚踏板关门时脚踏板只能自动收回至一半位置就会发卡，无法收回经检查存在此故障

2、进行手动重设后故障依旧，用举升机升起后润滑电机部位后尝试故障依旧，测量电机供电有12.3V电压说明电路正常3上TOPIX查看无相关通报后，用SDD检测有相关故障码 C1007-13电动踏板-右电机，RBMC1009电动踏板-右侧位置位移传感器。仔细检查踏板外表无人为损伤痕迹，故综上所说属踏板电机内部故障导致电机在踏板收回是发卡无法回位，更换后重新进行手动重设后故障解决。





相关故障部位图片、数据流及分析：



故障原因分析：更可能原因分析;1可缩回脚踏板电机存在故障2可缩回脚踏板电机的回路或展开电路断路3控制模块。

故障处理办法：更换右侧电动脚踏板电机。
