路虎揽胜仪表提示“adaptive dynamics fault”自适应动态故障
来源:本站整理  作者:佚名  2019-11-02 09:47:01

 故障现象确认:经检查故障确实存在,仪表提示adaptive dynamics fault,自适应减振器动态故障。气悬各方面功能均能正常工作。

读取故障内容及SDD指导建议:用SDDD读取有相关故障码为C110C-14:左前减振器电磁阀。

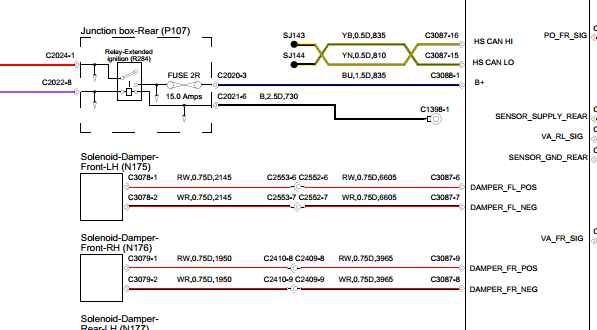

系统结构图及电路图:
故障诊断过程:根据相关故障码检查左前减振器电磁阀检查相关插头、针脚没有异常,也没有松动或者虚接。查看电路图检查线路是否正常,根据线路图对左前减振器电磁阀进行测量,测量1号针脚有电压,而2号针脚没有电压,对比右前减震电磁阀1、2号针脚均有电压,由此确定为线路有问题,测量2号针脚到C2553-7电压之间电阻为断路状态,把包好电磁阀线路
打开检查,发现在插头后段出现了线路断开了,由于线路包住,在开始时,没有留意到线路在里面断了,确定到另一接点不导通后,打开线路后才发现。由此可以确定故障为线路问题,而不是减振器电磁阀坏掉。

相关故障部位图片、数据流及分析
故障原因分析: 该故障为左前减震电磁阀线路2号针脚断路所造成的 。
故障处理办法:重新处理线路包扎好。
