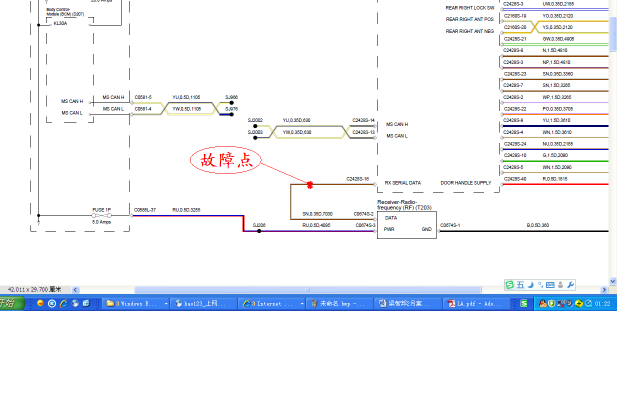

系统结构图及电路图：

故障诊断过程：

1、试车，与车主所述相符

2、检查钥匙电池电量均正常，用SDD检测，无相关故障码。

3、测量钥匙接收器供电C0674S-3为12.30V，搭铁C0674S-1对地电阻为 0.05欧，均正常。测量信号C0674S-2 电压为11.50V，对比其他车辆信号电压为11.10，差不多。参考技术通告LTB00540v2，更换KVM。在编程KVM时，钥匙无法识别，多次编程故障依旧。

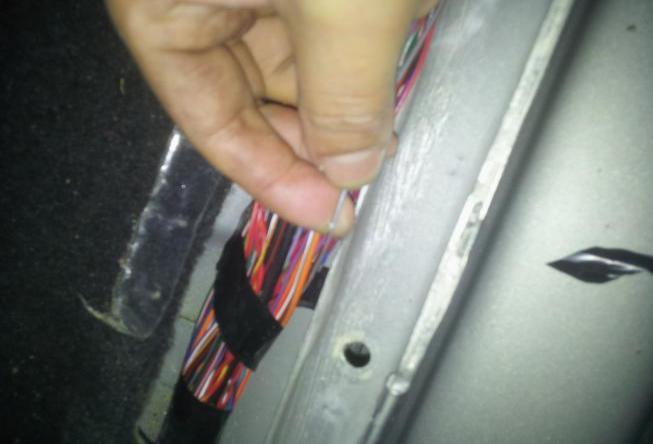

4、重新检查钥匙接收器线路，发现驾驶位地毯下面线束被水泡过，且接收器信号线有点氧化现象（如附图所示），处理后，可以匹配钥匙,完工试车，故障排除.



相关故障部位图片、数据流及分析：

故障原因分析： 接收器信号线有轻微氧化。

故障处理办法：重样处理氧化线束。
