读取故障内容及SDD指导建议：SDD读取有P0116-00发动机冷却液传感器1电路范围/性能-无子类型信息

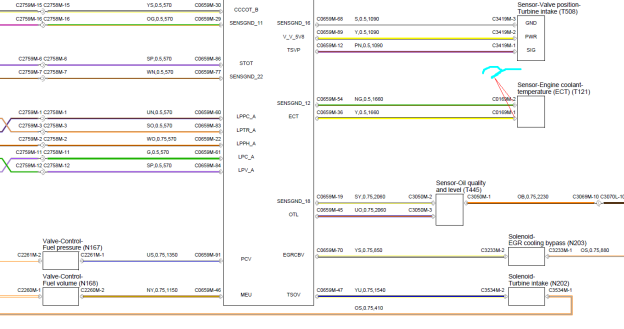

系统结构图及电路图：

故障诊断过程：请详细描述诊断的具体过程和步骤，逐步填写相关问题。



故障原因分析：

根据DTC需要检查冷却液温度传感器的线路，测量冷却液温度C0169M-2至发动机电脑C0659M-54电阻0.03欧姆，C0169-1M至C0659M-36电阻是0.03欧姆。线路没有发现问题。

  当时水温在95度左右，测量冷却液温度传感器的电阻为2.27千欧姆。查询TOPIX维修手册对比冷却液温度传感器的电阻值属于正常范围。拆下冷却液温度传感器置于常温水中测得电阻是35千欧姆。将冷却液温度传感器装好后清除故障码试车，现象依然存在。

   将发动机电脑插头拔下，从发动机处测量冷却液温度传感器的电阻是2.63千欧姆（水温在95度时）。对比在2.63千欧姆时的水温应该在95度以下，按上述的检查说明冷却液温度传感器插头有虚接的现象，维修处理冷却液温度传感器插头后测量的电阻是2.28千欧姆（接近单独测量冷却液温度器电阻）。

重新清除故障码后试车未见异常。

故障处理办法：维修处理线束插头
