读取故障内容及SDD指导建议：连接SDD读取相关故障码如下；P0606—47   含义；  换挡旋钮控制模块处理器    。 P176B—71  含义；换挡旋钮模块与变速箱范围选择器上下位置控制错误

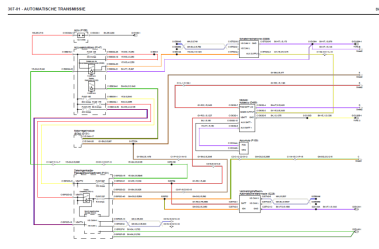

系统结构图及电路图：

故障诊断过程：将SDD连接至车辆，进入会话，该车已经执行过Q355服务行动，重新配置换挡旋钮模块，显示目前软件为最新版本无需更新。读取相关故障码有以下故障码，P0606—47    P176B—71         用万用表测量换挡旋钮模块电源线C1ET02H—4电压为12.48V电压正常，搭铁线C1ET02H—5搭铁正常，由此判断为换挡旋钮内部有故障，参考LTB00455v4 - 变速器旋转开关模块 - DTC 诊断.更换一个新的换挡旋钮总成，配置该模块，试车，故障排除



相关故障部位图片、数据流及分析：



障原因分析： 换挡旋钮内部有故障。

故障处理办法：更换一个新的换挡旋钮总成。
