故障确认: 启动车辆，仪表自检后气囊灯一直点亮。

故障诊断过程：

1、连接SDD读取相关故障代码B1126-13驾驶者一侧侧气囊展开控制系统电路断路 。

2、根据故障码检查相关线路初步怀疑驾驶位座椅底下的线路有磨损，目测检查没有检查到有磨损的现象，检查各线路插头C33M2 是否有虚接，针脚是否有氧化，检查无异常。用电线进行短接C33N-5与C33N-6，用SDD重新读取相关故障代码为B1126-1A驾驶者一侧侧气囊展开控制系统电路电阻低于设定的限度，由于可判断C33N插头到气囊模块的线路没有故障，出现故障的线路应该是在C33M2到侧气囊这一段线路。

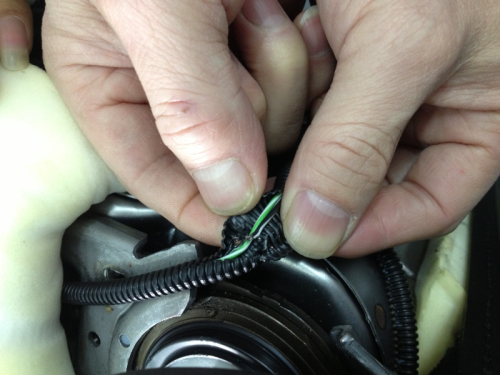

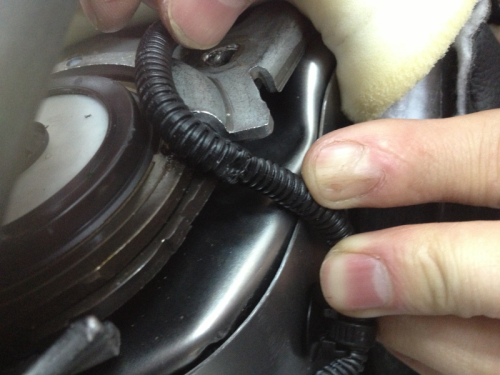

3、拆下驾驶座椅进行检查，拨开座椅皮套发现在座椅靠背转角位置线路有磨损断路。



故障原因分析：由于线路磨损导致断路从而点亮气囊灯。

维修方案： 重新接好线路。
