故障原因分析：电源短路，插头虚接，线束打铁，模块故障等。

读取故障码及SDD指导建议：SDD显示前控制面板接受到空调控制模块的无效数据，与空调控制模块失去通信。



故障诊断过程：首先确认故障现象：前后座椅均不加热，其次查找、阅读、分析电路图。接着按照电路图进行电源保险确认，用万用表测量相关线路电压，导通等推出故障原因。

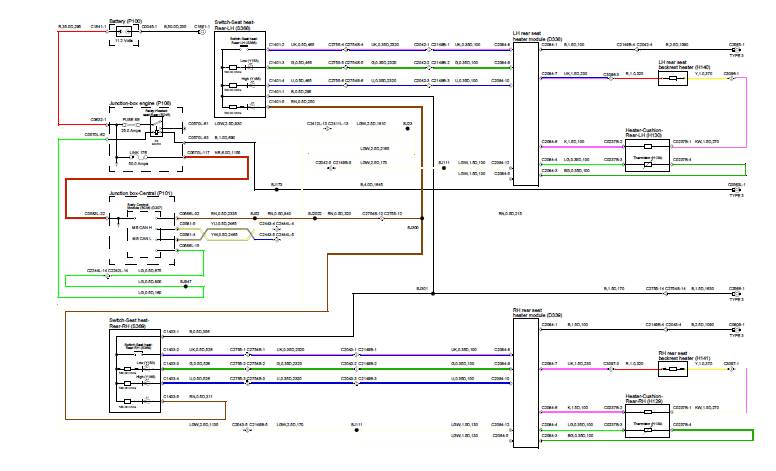

系统结构图或电路图：

故障原因分析：从电路图分析：前后座椅均不加热，首先可能是他们各自的控制模块没有接受到控制信号，或是控制模块根本不能正常工作，用SDD调去故障码，SDD显示前控制面板接受到空调控制模块的无效数据，与空调控制模块失去通信，根据会话显示空调控制模块正常，

前后加热是独立控制的，所以第二种可能性最大，即控制模块没有电源，再次分析电路图发现前后排座椅加热均是由CJB中C0586L-15控制前后座椅加热继电器吸合（C0586L-15这根线有节点分别连接后座椅加热、前挡风加热、大灯喷嘴加热），这样各座椅模块才能通电，此时当接受到加热信号后就可以正常工作了。于是用万用表测量C0570-14发现该电源电压只有6.9V,明显不对，怀疑可能线束中节点脱开，但是在中转插头C2244L-14处测量也是6.9V。所以节点一定正常，于是怀疑此中转插头到CJB之间线束，最后经过测量发现从CJB出发时该线束电压只有6.9，对比其他正常车辆该线束正常电压是电瓶电压。所以确认此故障是CJB内部故障。



故障处理方法：更换CJB并进行设定校正。
