读取故障内容及SDD指导建议： 连接SDD读取故障码，无相关故障。

故障诊断过程：

1.连接SDD读取故障码，无相关故障。由于该车显示屏其他功能和操作均正常，只是切换至导航界面时导航黑屏，用不了，判断显示屏供电接地正常。检查导航模块C0987-1与C0987-7针脚供电，接地正常。用万用表检查导航模块插头C0898-1，C0898-2，C0898-3至显示屏后部插头C3442L-1,,C3442L-2，C3442L-3的LVDS数据线各线导通且单线无对地短路现象。检查导航模块插头C0897-5（MS-CAN H）与C0897-15(MS-CAN L)两个端子间电阻为40兆欧。C0897-5对地电压为0V，对地电阻无穷大。C0897-15对地电压0V，对地电阻无穷大。判断为导航模块MS-CAN线路故障

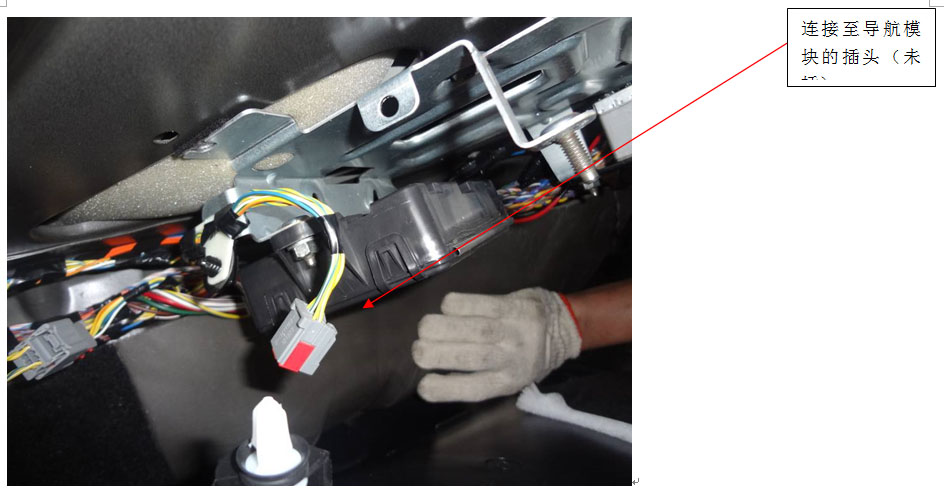

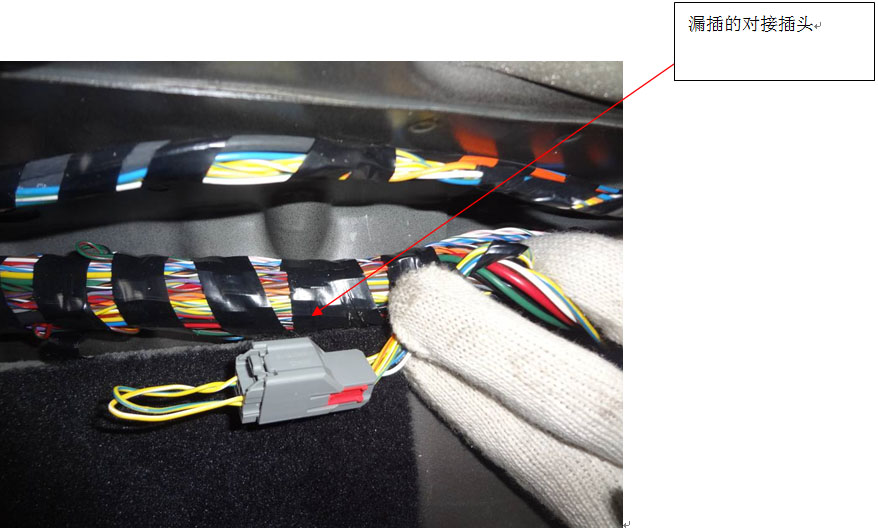

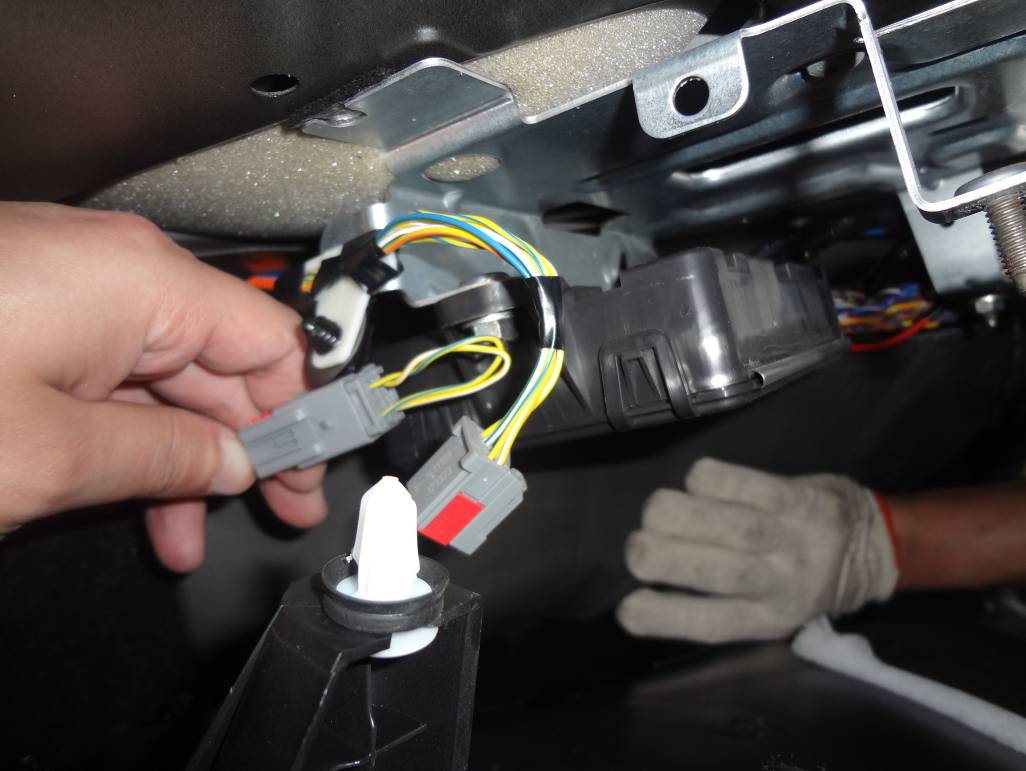

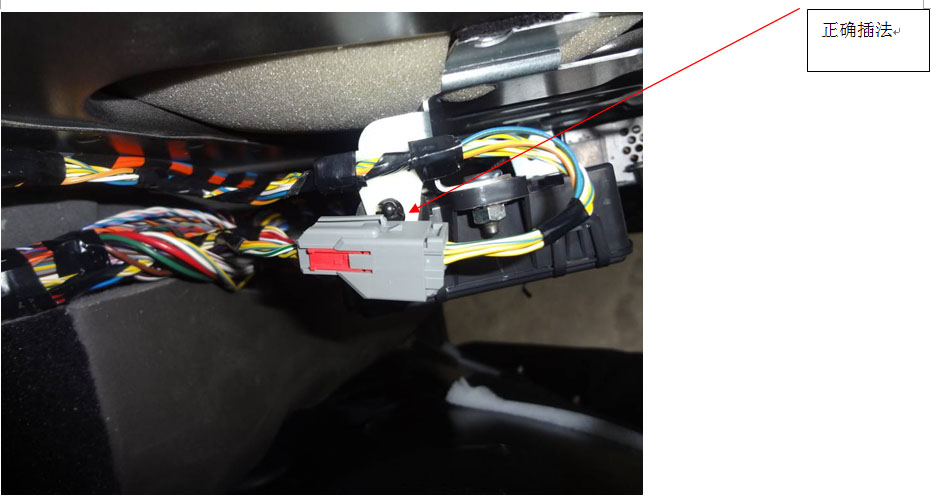

2.由于12款后所有奥特视导航线路均为原厂已安装好，但是TOPIX上并无导航线路各插头位置，清理导航模块MS-CAN线束发现，发现右后侧导航MS-CAN线路接线插头未插（见附图）。拆掉对接插头后，插上导航MC-CAN线路预留插头后试车，故障排出。

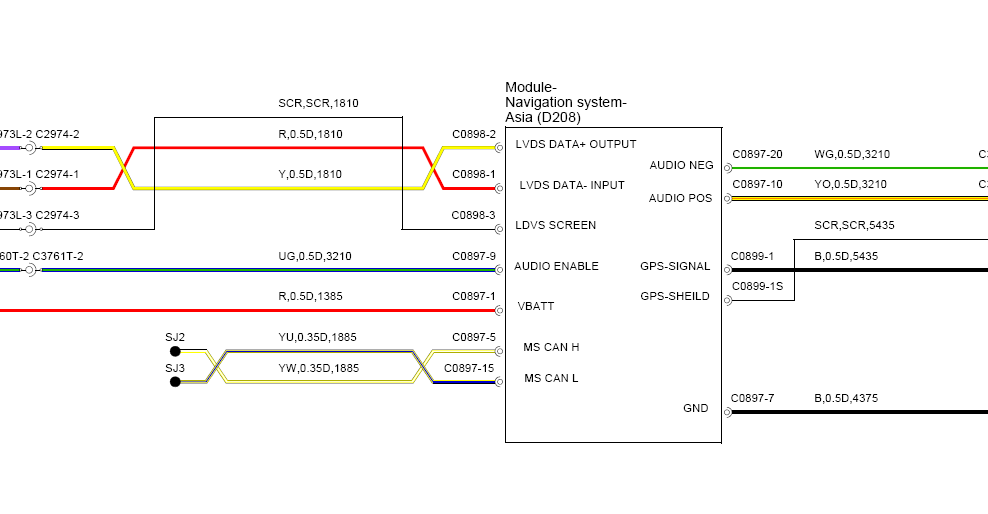

系统结构图及电路图：

相关故障部位图片、数据流及分析：







故障原因分析： 奥特视导航线路在厂家安装时，漏插插头。
