读取故障内容及SDD指导建议：

故障诊断过程：

1、接SDD进行诊断发现音响控制模块(FEM)未响应（如图1）。

2、参考电路图检查CJB 64号保险丝未发现异常，检查CJB 68号保险丝未熔断，但电压为0伏。拔下继电器R249检查未发现异常，而此继电器有音响控制模块提供打铁（如图2、图6）。

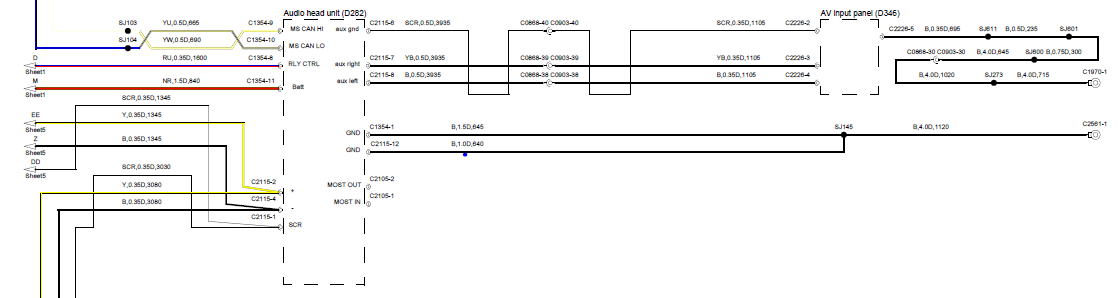

3、检查音响控制模块线路，C1354-11的电压为12.14V，C1354-1和C2115-12对地电阻都为0.02欧。判断为音响控制模块内部故障（如图3）。

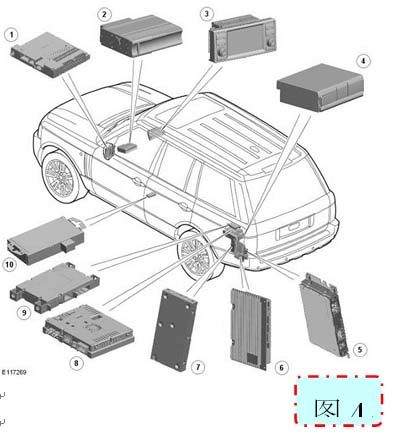

系统结构图及电路图：









故障原因分析：

CJB 集成一个网关功能。 网关功能是连接车辆总线系统和音频系统  MOST 环的链路。当车辆解锁时，CJB在控制器局域网 (CAN)总线上收

到一个系统“唤醒”信息。 该信息然后传递至音响控制模块，后者随即接通信息娱乐系统继电器，“唤醒” MOST 环部件。

音响控制模块包含音频系统的无线电功能，并且在 MOST 环上与音频系        统内的部件通信，也是 MOST 环的主定时系统。 音响控制模块控制和管理 MOS环， 提供频道分配、系统电源管理和其他系统部件的功能和协 调。音响控制模块控制信息娱乐系统继电器的运行。继电器线圈由 IHU 控制，音响控制模块 为线圈提供接地。 当车辆解锁信号在CAN总线上传递时，为继电器提供接地的音响控制模块会接收到信息，闭合触点，为音频/信息娱乐系统部件提供电源。 信息娱乐系统位于CJB里，继电器线圈由为线圈提供接地的音响控制模块控制。 继电器为多个音频系统部件供电。因此当音响控制模块内部故障不能提供接地，继电器不工作，MOST系统不工作（如图6）。

故障处理办法：更换音响控制模块。
