故障现象确认：前显示屏黑屏，娱乐系统不工作 。

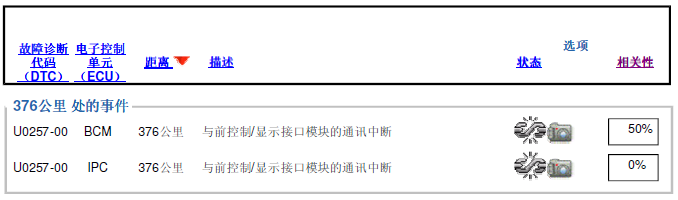

读取故障内容及SDD指导建议：

故障诊断过程：

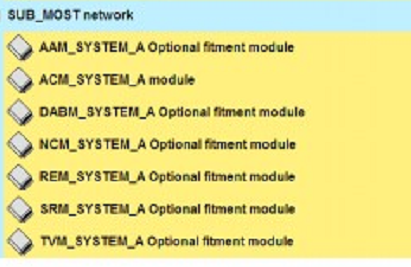

确认故障为启动后前显示屏黑屏，整个娱乐系统均不工作，测试其它功能正常。连接SDD读取故障码，BCM，IPC内均储存有U0257-00。检查MOST快速诊断接口处，在开钥匙后无光源输出。查询TOPIX发现，极光与其它车型MOST系统有区别（TSD是MOST的总线主控部件），TSD不工作也会导致整个娱乐系统不工作。用SDD做完整网络测试发现TSD通讯丢失（图3）。检查RJB内TSD供电 10A保险正常，拨下TSD后面光纤插头，开钥匙后无光源输出。检查TSD插头C2MC02K-1，C2MC02K-9供电接地正常无虚接，检查TSD后插头C2MC02K-2，C2MC02K-3，CAN-H,CAN-L分别对地电压为2.63V，2.31V,两个端子间测得电阻为62Ω，线路正常，判读为TSD内部故障，更换TSD后试车，故障排除。

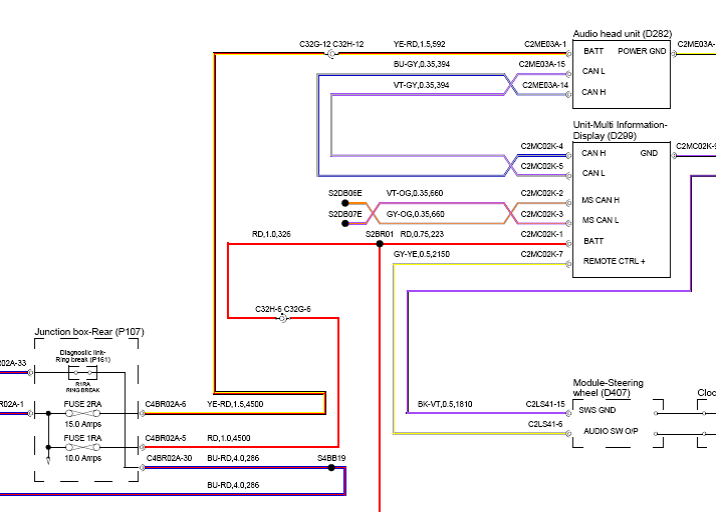

系统结构图及电路图：

相关故障部位图片、数据流及分析：
