故障现象确认:试车确认打左转向灯时拖车亮灯,而打右转向或开启双闪时均无正常。
读取故障内容及SDD指导建议:SDD检测有故障码:B1D08-11左拖车转向信号电路。
故障诊断过程:1.根据故障码提示查看线路图,在左后尾箱处找到拖车预留插头。
2.测量左拖车转向信号线时发现没有12V的间断电压输出,而右拖车转向信号线有12V的间断电压输出。而且左拖车转向信号线有接地短路现象。

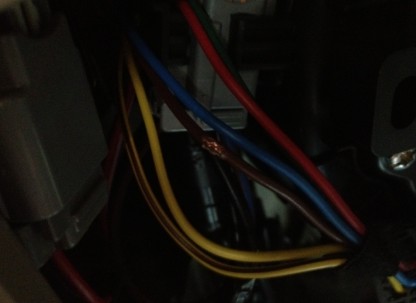

3. 检查左拖车转向信号线时发现此线被左后安全带卡扣销磨破皮而接地短路,处理好此线后试车故障依旧,而且没有12V的间断电压输出。
4.分析电路图后得知左拖车转向信号线直接由CJB供电,而且在CJB内没有通过保险来控制,因此判断为左拖车转向信号线短路接地后导致CJB内部损坏,需更换CJB。

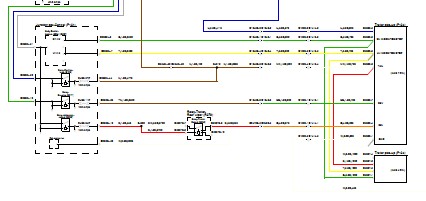

系统结构图及电路图:
故障原因分析: 左拖车转向信号线短接地导致CJB内部损坏。
案例点评及建议:以后这种情况要先做车辆复位,看能否恢复过来!
