故障现象确认:启动车辆，中央显示屏正常显示，但音频图标是暗的，且无法播放CD与FM.导航与电话图标正常点亮，但无法打开。
读取故障内容及SDD指导建议：U1A24-87 媒体导向系统传输（MOST）环完整，无通信。SDD指导建议；检查MOST系统线路传输完整性。
故障诊断过程：将光纤测试仪连接到CJB下部的光纤诊断接头处，选择（2+0端口）光纤测试仪的LED灯间歇闪亮，正常应该持续点亮。断开AAM音频放大器模块的光纤接头，插上光纤诊断接头（目的是为避开AAM模块）此时光纤测试仪上的LED正常持续点亮。接着检查AAM 的供电及搭接正常。因此判定为AAM音频放大器模块内部故障。

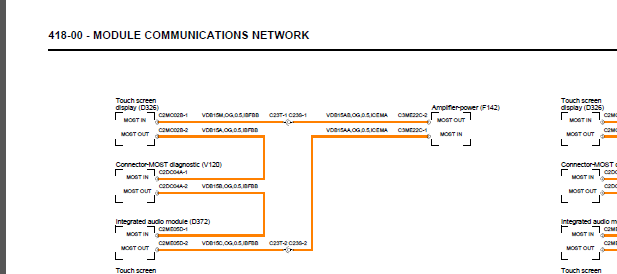

系统结构图及电路图：
