路虎发现4手刹灯亮闪烁故障检修
来源:本站整理  作者:佚名  2019-11-15 09:41:19

 摘要:C0390插头未插紧导致灯亮并闪烁。

故障现象确认:车辆行驶中手刹灯点亮并闪烁,熄火后重开钥匙灯熄灭。正常条件下手刹系统正常。

读取故障内容及SDD指导建议:故障码内容为手刹开关电气故障。指导建议为检查手刹开关相关线路,插头及手刹开关。

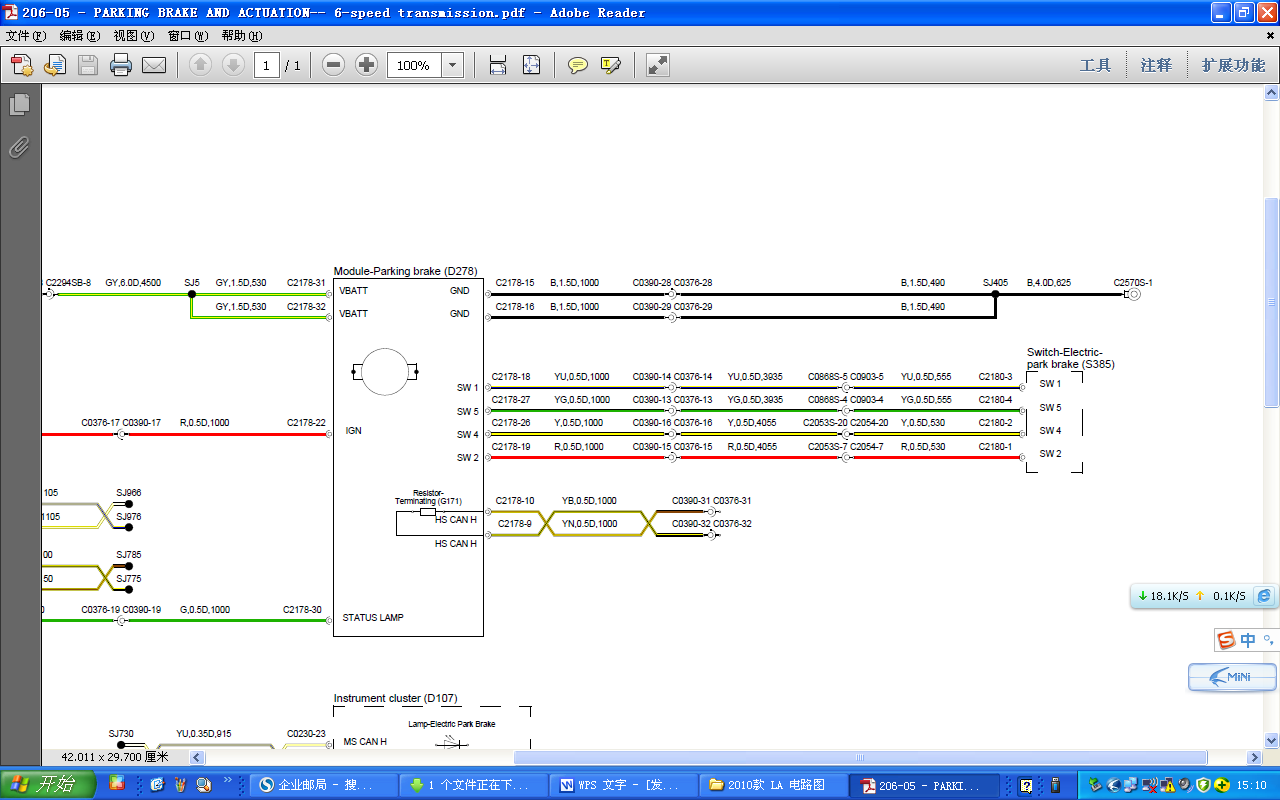

系统结构图及电路图:
故障诊断过程:由于此车为偶发性故障,所以先需检查相关线路及各插头。拆检手刹开关插头及中转插头C0903,发现插接良好,各个针脚均无异常。摇晃此线束故障不出现。
检查中转插头C0390,发现此插头卡夹没卡到位,且在摇动C0390插头时,手刹故障灯突然点亮,说明此插头处存在虚接问题。拆下C0390插头,检查个针脚良好。重新紧固卡夹。再次摇晃故障灯不再出现。试车确认故障排除。

相关故障部位图片、数据流及分析:
C0903——在马鞍左下方
C0390——在左后轮处
故障原因分析:线路插头虚接引起的间歇性故障。
故障处理办法:紧固插头。
