读取故障内容及 SDD 指导建议： 故障码主要为 U0001-87，U0121-00

系统结构图及电路图：

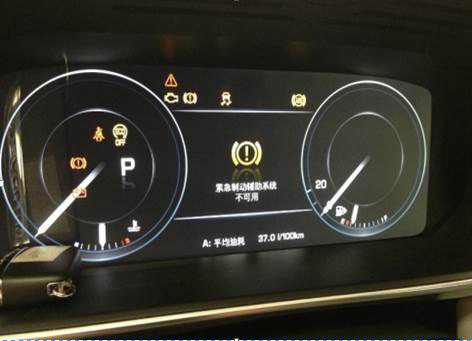

仪表显示故障图：

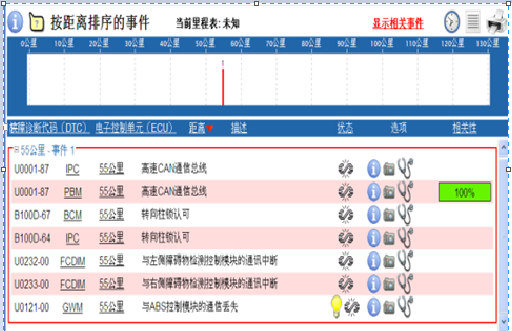

故障码显示图：

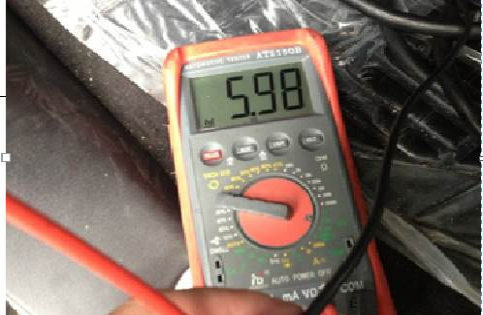

OBD 诊断接头的电压图：

故障诊断过程：1、使用SDD准备对车辆做发车前检查时，发现仪表显示自动变速箱故障，ABS故障 ，紧急制动故障灯亮、DSC灯亮，高速网络无法通信的故障现象；2、SDD无法完成PDI解除运输模式，断开电池及做车辆复位，车辆故障无清除；3、由于当无法在线下载模块程序，当车辆输回店后，车辆正常，仪表无故障码；4、但当VCM连接到OBD诊断接头时，故障出现，检查车辆OBD诊断接头各端子线色及电压正常，但当连接上VCM时，调整高速网络，电压从正常的2.75V和2.15V变成5.98V和6.55V,并使高速网络无法通信；5、通过替换法更换另一VCM，车辆正常，但把“有故障”的VCM连接到 其他车辆上，能正常使用，故诊断为VCM程序故障！



故障原因分析：由于 VCM 程序故障，造成 VCM 和车辆程序发 生冲突引起的故障现象！

故障处理办法：使用另一个 VCM 替换故障的 VCM!
