故障确认:DVD 视频播放正常,但无声.

故障诊断过程：

1.DVD 有影像没声音,检查确认 DVD 碟片正常,且音响系统其它功能工作正常,音响设置正常.

2.连接 SDD,MOST 各模块网络沟通正常,无相关 DTC.

3.拆除右后内饰板,检查 DVD 机插头连接正常,音频小光纤输出(C2853-1)正常.检查 DVD机到功率放大器(位于右前座椅底下)的音频输入(C3200-1)小光纤插头没有线束连接,且只用一个塞子塞在小光纤接口,小光纤线被隐藏到地毯底下也做了保护.

4.判断是车辆从工厂出产时因疏忽而未连接音频光纤线导致故障.车辆销售前 PDI 也没检查到相关问题,客户未使用相关功能就导致故障到近期才被发现.

5.连接小光纤故障排除.

维修方案：连接小光纤.



附图：1. 相关线路图

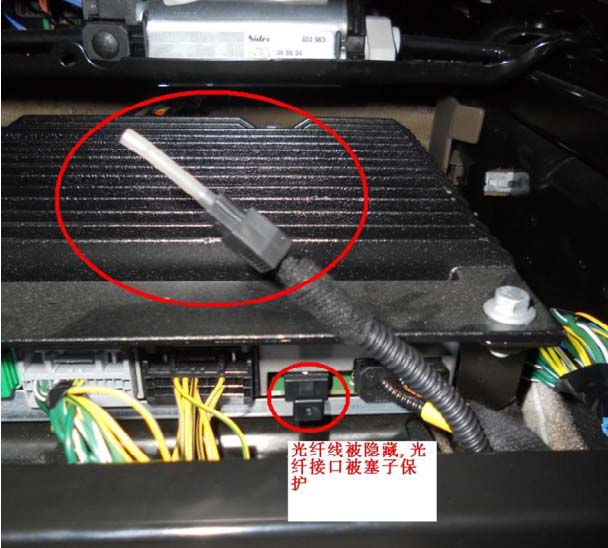

2．小光纤未连接

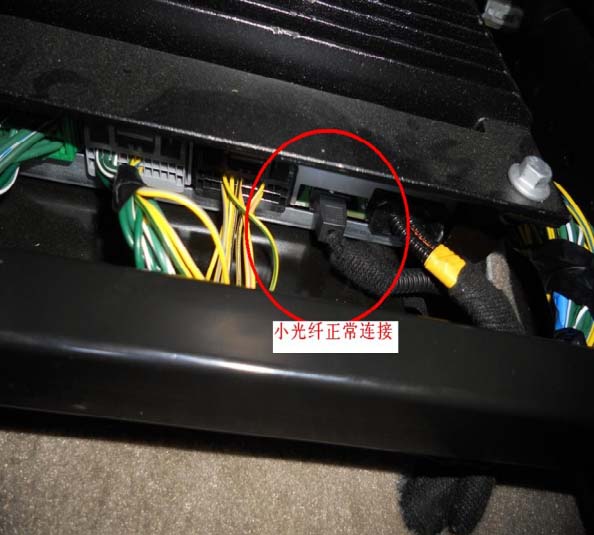

3．正常连接
