故障现象确认：客户反映踩刹车时右侧刹车灯不亮。

读取故障内容及 SDD 指导建议：接上 SDD 没有故障码。

故障诊断过程：由于左右两边的刹车灯是又 CJB 分别输出的电源，便将右侧的尾灯插在左侧， LED 灯可以点亮，判断为右侧刹车灯电路故障，用万用表电压档测量 C0125-2 没有电压输出，调至电阻档测量对地电阻为 0.03Ω，判断为 C0125-2 至 C0585-33 线路搭铁所致。

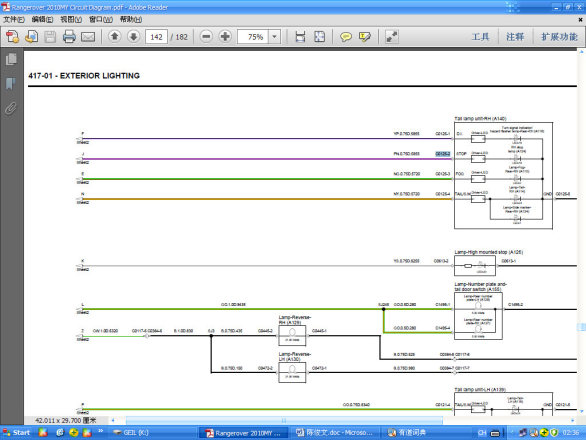

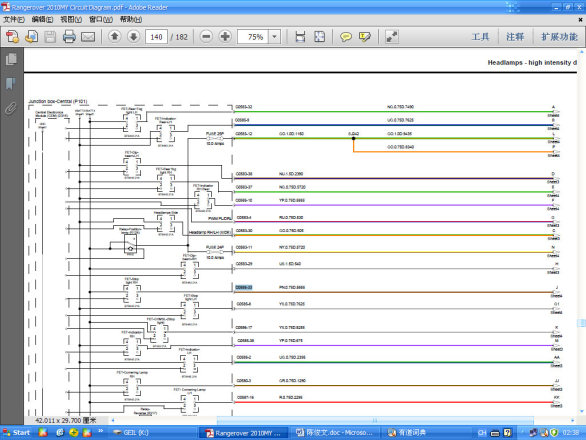

系统结构图及电路图：

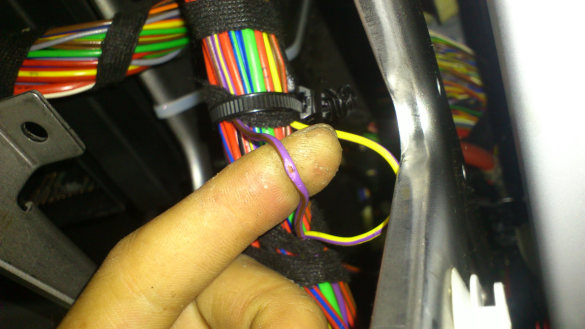

第一次诊断：拆开杂物箱，找到 C0585 插头 33 号针脚再次测量对地电阻后，电阻为无穷大，将插头插好后再次测量 C0125-2 电压为 12.53V 系统工作恢复正常，由于拔下 C0585 插头时动过线路，便对此线进行检查，发现 C0585-33 此线被仪表台骨架磨破导致搭铁。



相关故障部位图片、数据流及分析：

故障原因分析：由于 C0585-33 搭铁导致 CJB 内晶体管自动断开，起到了自我保护的作用，导致 C0585-33的电源被自动切断。

故障处理办法：将磨损的线路包好并固定，踩下刹车后，系统工作恢复正常。
