故障现象:挂倒车显示屏不显示
故障诊断过程:

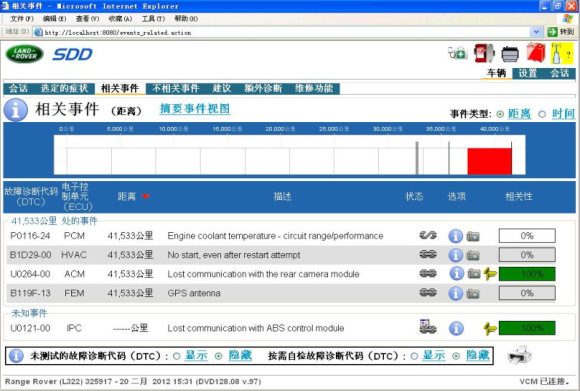

1. 连接 SDD 读取相关故障代码 U0264-00
2. 执行网络测试 Image processing module 无通信
3. 拆下左前座椅下摄像模块,检查 C3339 插头无松动、无接触不良,测量 C3339-4 与C3339-1 之间电压 12.3V,测量 C3339-2 与接地之间电压 2.71V ,C3339-3 与接地之间电压为 2.11V,测量 C3339-2 和 C3339-3 与接地之间电阻 3K 欧姆
4. 最后判断为环车影像模块内部故障,更换驻车辅助控制模块故障排除。
故障原因分析:驻车辅助控制模块内部故障
故障处理方法:更换驻车辅助控制模块故障排除
