故障现象确认：新车 PDI 时发现车辆发动后未见异常，变速箱挂入 D 档后仪表有提示显变速箱系统故障，同时排挡杆处的档位指示灯也不亮，当开小灯是红色指示灯才亮起；同时挂入 S 档无反应，但此时同样开小灯后可以显示挂入 S 档，关小灯后变速箱仍旧显示 D 档。此外，该车阅读灯不亮，杂物箱灯也不亮。

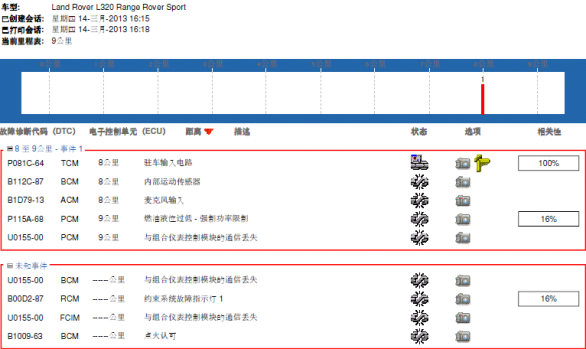

读取故障内容及 SDD 指导建议：

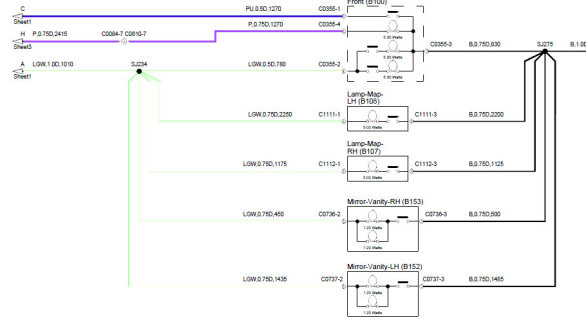

系统结构图及电路图：
故障诊断过程：根据故障现象，因考虑到与灯光系统有一定的联系，先查看了阅读灯的电路图，结果发现保险丝 F57 已经断掉，从保险丝的痕迹可以看出线路中存在短路现象。逐一检查测量也未见异常，保险

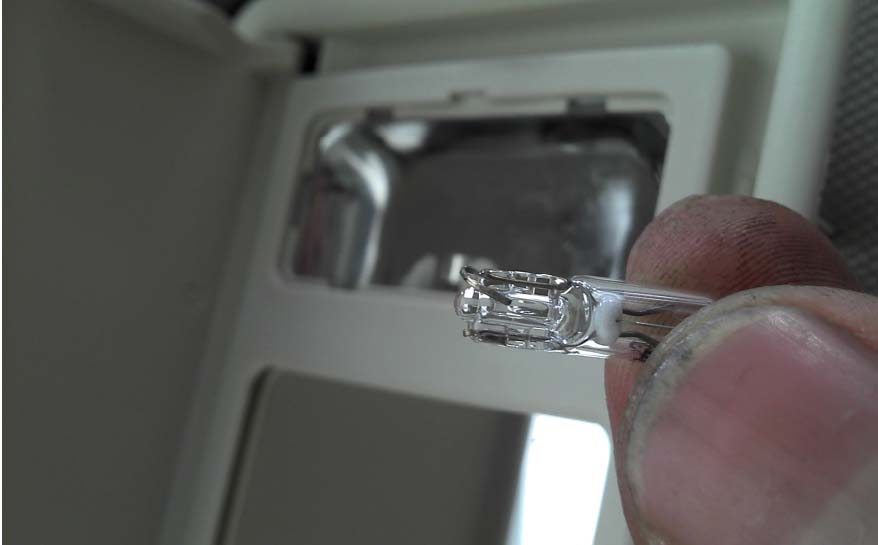

丝插上就断掉，后来发现当右侧遮阳板化妆镜灯处于打开状态时线路存在短路现象，经拆检发现短路点来自于遮阳板自身，因新车考虑要订货，所以打开检查下，结果发现右侧遮阳板内接触式照明灯泡的外接阵脚变形导致灯泡插入插座后将灯丝短路导致遮阳板打开就烧保险丝。

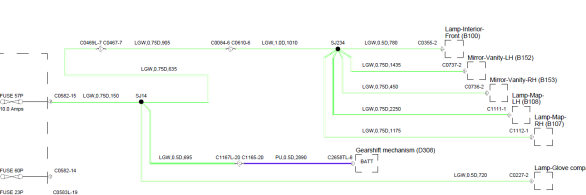

至于 F57 保险丝烧掉，为何会影响到变速箱系统，在电路图中，也可找到原因。
故障原因分析：此车故障实属装配失误，但 PDI 在检查灯光时导致保险丝烧掉，产生系列故障，实属运气好，如果检查不到位，将车交给客户后出现，那结果就不大好说 了。
故障处理办法：修复安装不到位的右侧遮阳板灯泡。
