相关故障记忆: 模式开关线路短路或断路。

故障诊断过程：

1．过年前一天来厂，先解决重点，检查电池有 10.46V，326CCA，良好须充电，对电池充电后测试其漏电量为 0.21A，有漏电，检查全车有无加装附件，发现有加装倒车影像，拆除其从 CJB 取电源线后测漏电发现漏电量为 0.02A，未见有异常。

2．既然由于加装倒车影像有导致漏电，有可能倒车影像有故障，

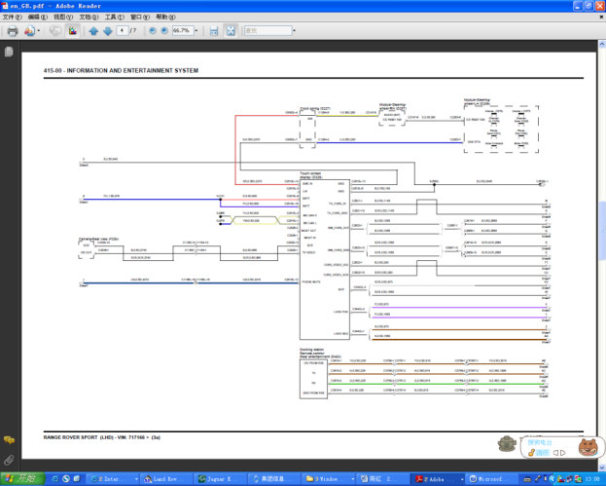

3．那就先检查左侧按钮开关无法切换，SDD 读取有模式开关线路短路或断路，根据线路图得开关切换信号到中央触摸屏，再由中央触摸屏通过 MOST 传递，联想起喇叭按键经常有腐蚀导致接触不良，拆左侧喇叭开关检查未见有腐蚀现象，测量未见有电压，未见有搭铁，拆显示屏想测量其通断，发现倒车影像线有从显示屏转接，接回原有插头后试车OK，

4．确定漏电和按钮不能用是 由于加装倒车影像所致，怀疑线束有问题，更换后试车故障排除

5．相关故障部位图片、数据流及分析：

加装倒车影像，线束未有电路图

故障原因分析：

新车加装倒车影像，线束故障。

故障处理办法：更换线束。
