故障现象确认：

读取故障内容及 SDD 指导建议：

系统结构图及电路图：



故障诊断过程：

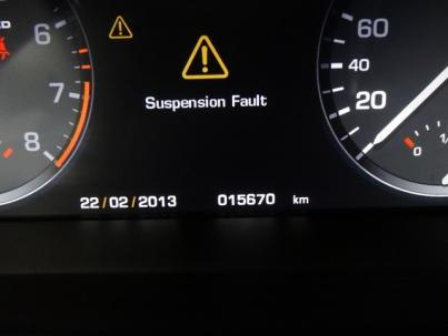

1、接车检查仪表提示气悬灯亮，但可以控制气悬升降。

2、连接 SDD 读取有 B1B21-1C，压缩机温度传感器电路故障码记忆。故障码描述检查压缩机温度传感器线路，线路若无故障请更换压缩机。

3、参考电路图检测 C0781-2、C0781-5、C0781-3、C0781--6 与车身搭铁电阻均无穷大，检测 C2030-5 与 C2030-7 间有 3.54V 电压，检测 C2321-2 与 C2321-17 间有 3.57V 电压，线路正常。

4、参考通报 LTB00491 保修更换压缩机维修套件并执行压缩机更换程序。试车故障排除。

相关故障部位图片、数据流及分析：

故障原因分析：压缩机温度传感器故障。

故障处理办法：更换压缩机维修套件。
