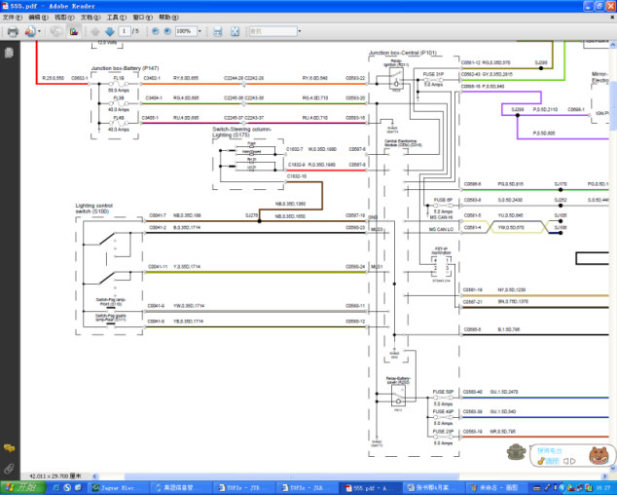

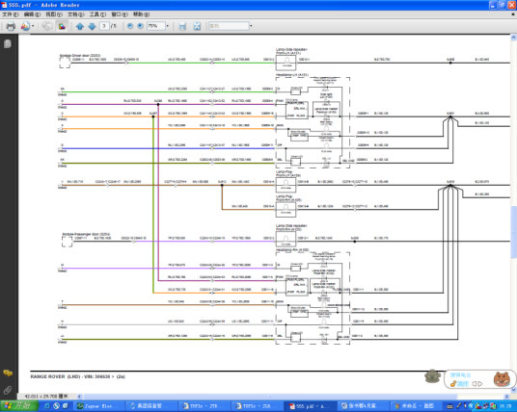

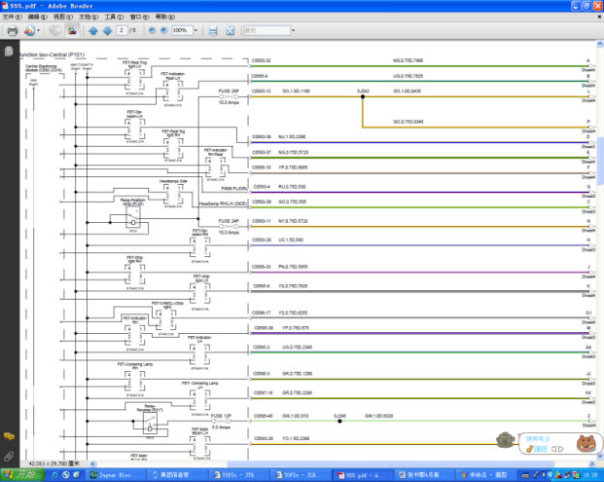

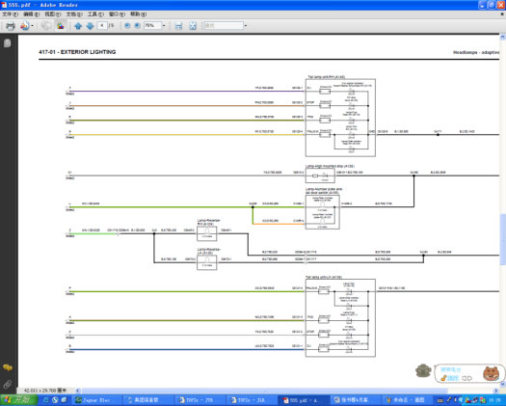

系统结构图及电路图：











故障诊断过程：

1. 检查确认故障现象，SDD 读取故障码未见有相关故障记忆。尝试断开电瓶头硬重设，故障依旧。

2. 分析故障，灯光开关处于 OFF 位置，其余位置控制正常；全车外部小灯常亮，且仪表有“Lights on”的提示。较可能的故障原因：

1，灯光开关故障 2，控制或外部灯光线路故障 3，CJB 控制故障；

3. 先从简单的灯光开关检查，测量对比同类车辆未见异常，对调开关故障依旧。检查开关插头 C0041 到 CJB 插头 C0580 及 C0587 线路正常。

4. 排除灯光开关故障，想到全车的小灯（前后小灯、牌照灯）都亮，仪表也提示灯光打开，但前后四个灯组以及牌照灯的线路都不相同，CJB 故障的可能性不小，之前已测量了灯光开关无开灯输入状态，若故障为线路短路造成亮灯的话，把 CJB 端的针脚挑出（断开 CJB 输出）， 那灯光依旧会照常亮且仪表提示灯光打开也可能会消失。反之若灯光随之熄灭的话则可证明 CJB 内部存在故障。

5. 根据电路图，分别把 CJB 插头 C0583 的 2、11、12、38 号针脚（分别供两前大灯、两后尾灯 LED 小灯）挑出。小灯熄灭，但仪表依旧提示“LIGHTS ON”。测量 CJB 被挑出的针脚有电源输出。

6. 确认 CJB 存在故障。试刷新软件无效。送修 CJB，确认内部有一个单元损坏，维修好后重新装车，故障排除。

相关故障部位图片、数据流及分析：无

故障原因分析： CJB 内部故障产生

故障处理办法：维修 CJ。
