摘要：全地形反馈指示灯不亮，系统不工作。
故障现象确认：启动车辆后，全地形反馈指示灯不亮，仪表提示系统不工作。
故障诊断过程：
1、确认顾客反映故障现象，启动车辆，全地形反馈指示灯不亮，仪表提示系统不工作。
2、连接电脑读取相关故障码，存在“V1038-47 PCM 与地形控制模块通信丢失” “V138-00ABS与地形控制模块通信丢失” “V1038-00 IPC 与地形控制模块通信丢失”

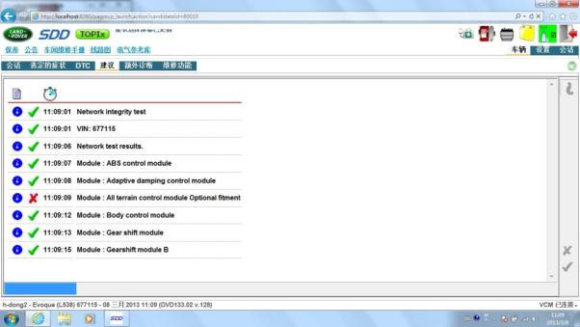

3、查看模块通信状态，全地形控制模块无法沟通。
4、检查全地形控制模块相关电路。使用万用表测量模块供电。打开钥匙 C33K-9 对地电压12.56V.网络线 C33K-6 对地电压 2.76V.C33K-7 对地电压 2.18V.C23B-8 接地良好对地电阻2.4 欧.模块至仪表信号线 C33K-5 对地电压 0V。
5、根据测量结果分析,模块供电搭铁正常,网络正常,模块信号输出.各线束插头无腐蚀松动.综上判断为全地形控制模块内部故障,须更换模块.。
