读取故障内容及 SDD 指导建议：读取故障码有右前车轮传感器内部故障或线路故障。

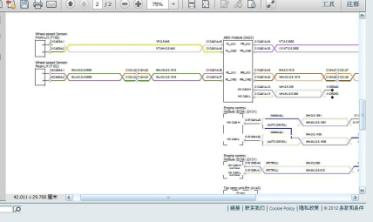

系统结构图及电路图：

故障诊断过程：

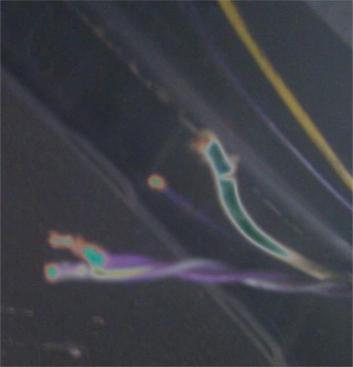

检查右前轮传感器，安装良好 ！未见有损坏现象，经对调（左右）轮束传感器故障依然是右前轮束传感器故障，经测量 C1C03A‐1 和 C1CA01A‐45发现是无穷大，测量 C1CA03A‐2 和 C1CA01A‐45 也是无穷大，判断线路断路，经拆下右前轮挡泥板检查线路，发现老鼠咬断线（详见图片），经线修好线束后，故障排除。



相关故障部位图片、数据流及分析：
