路虎发现天窗电机故障检修
来源:本站整理  作者:佚名  2020-01-06 09:29:18

 故障现象确认:天窗无法进行正常操作。

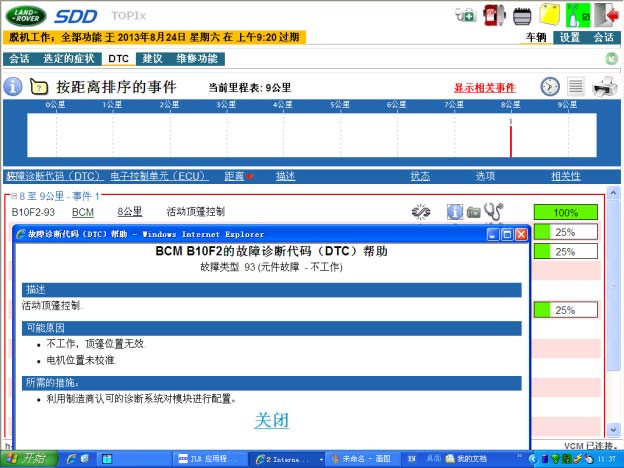

读取故障内容及 SDD 指导建议:

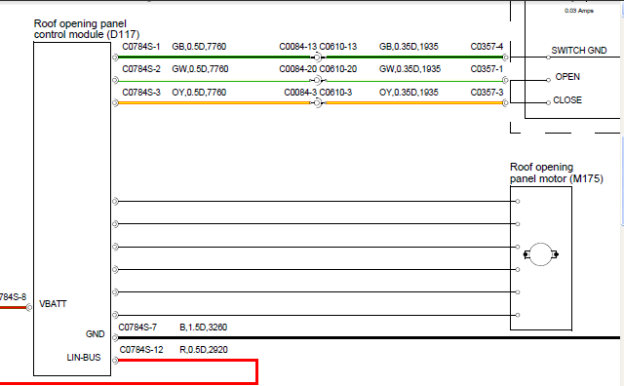

系统结构图及电路图:
故障诊断过程:
1、 检查确认存在天窗无法正常操作的故障现象。
2、 连接 SDD 读取相关故障代码为 B10F2-93 活动顶篷控制。利用 SDD 校准天窗一键开关功能,校准后故障现象依旧。
3、 利用数字万用表量取天窗电机常电电压为 11.8V,常电电压正常。接着量取天窗电机位置传感器输出信号电压为 0.7V,当按下天窗打开按钮,位置信号电压则变为 0.4V,供电电压则为 2.0V。位置信号和供电电压的数据都不正常。
4、 综合以上判断为天窗电机内部位置传感器出现故障,输出错误的位置信号到天窗控制模块,而 CJB 接收到天窗控制模块的错误信号,从而使天窗控制模块对天窗电机做出错误的执行指令,停止对天窗电机的供电。最终导致故障现象的发生。

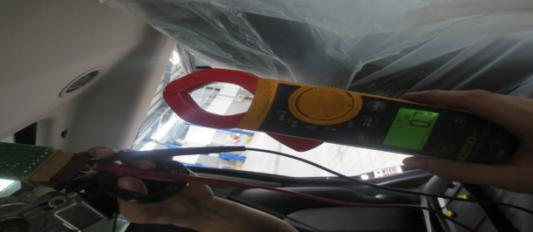

相关故障部位图片、数据流及分析:

障原因分析:由于车辆还在保修范围内, 故判断为天窗电机质量问题导致故障发生。
故障处理办法:更换天窗电机,且进行天窗电机校准。
