路虎揽胜运动仪表提示“ SUSPENSION FAULT MAX SPEED 50KPH”
来源:本站整理  作者:佚名  2020-01-12 09:12:22

 故障现象确认:经检查故障确实存在,仪表提示悬架故障最高速度 50 公里/小时,气悬、全地形系统功能均失效不能正常工作。

读取故障内容及 SDD 指导建议:用 SDDD 读取有相关故障码为 C1A06‐78:右后高度传感器, C1A05‐1C:左后高度传感器。

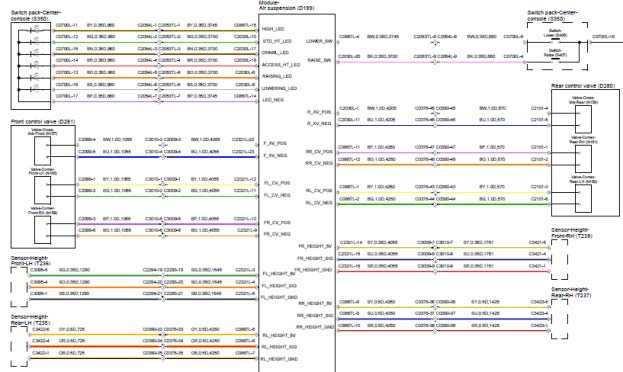

系统结构图及电路图:
故障诊断过程:根据相关故障码检查左后、右后高度传感器,检查高度传感器没有损坏,传感器连杆接头连接牢固,安装正确,检查相关插头、针脚没有异常。查看电路图,检查相关电路图,用万用表测量空气悬挂模块供电到高度传感器供电电压、搭铁线均正常,在测量左后、右后高度传感器反馈信号线,用手转动高度传感器连杆,没有任何信号电压反馈,正常应有反馈信号电压到模块。所已判断为高度传感器损坏所导致。

相关故障部位图片、数据流及分析
故障原因分析:该故障为左后、右后高度传感器内部故障所引起的。
故障处理办法: 更换左后、右后高度传感器。
