故障现象: 发动机故障灯亮 。
故障确认:工场检查发动机灯亮，使用 IDSIDS 检测有故障码 P0341:camshaft position sensor 2 circuit malfunction 。
故障诊断过程:
1、 IDS 检 测 有 故 障 码 P0341:camshaft position sensor 2 circuit malfunction 根据故障码指引初步怀疑为 camshaft position sensor 有故障或是线路故障。
2、 根据线图检查传感器线束，,检查
凸轮轴位置传感器线路连接正常,发动机电脑端所有针脚接触良好. 传感器及触发轮良好无损坏,表面无脏污及杂质。

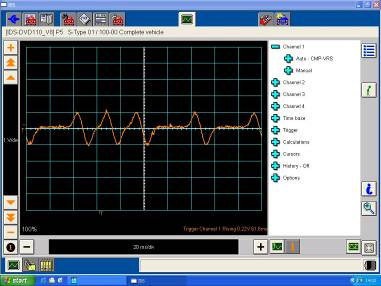

3、 用 IDS 连接同款车型对比
凸轮轴位置传感器的波形图,发现此车的波形图中无触发波形。
4、 由上述诊断,可以断定是此传感器损坏,导致亮故障灯。
故障原因分析：camshaft position sensor 内部故障引起。
维修方案：更换 camshaft position sensor
