（4）悬架上升后操作悬架降低到标准高度后，读取流道压力769kPa，压力传感器信号电压0.95V，如图7所示，读取数据时发现信号波形波动不稳定。

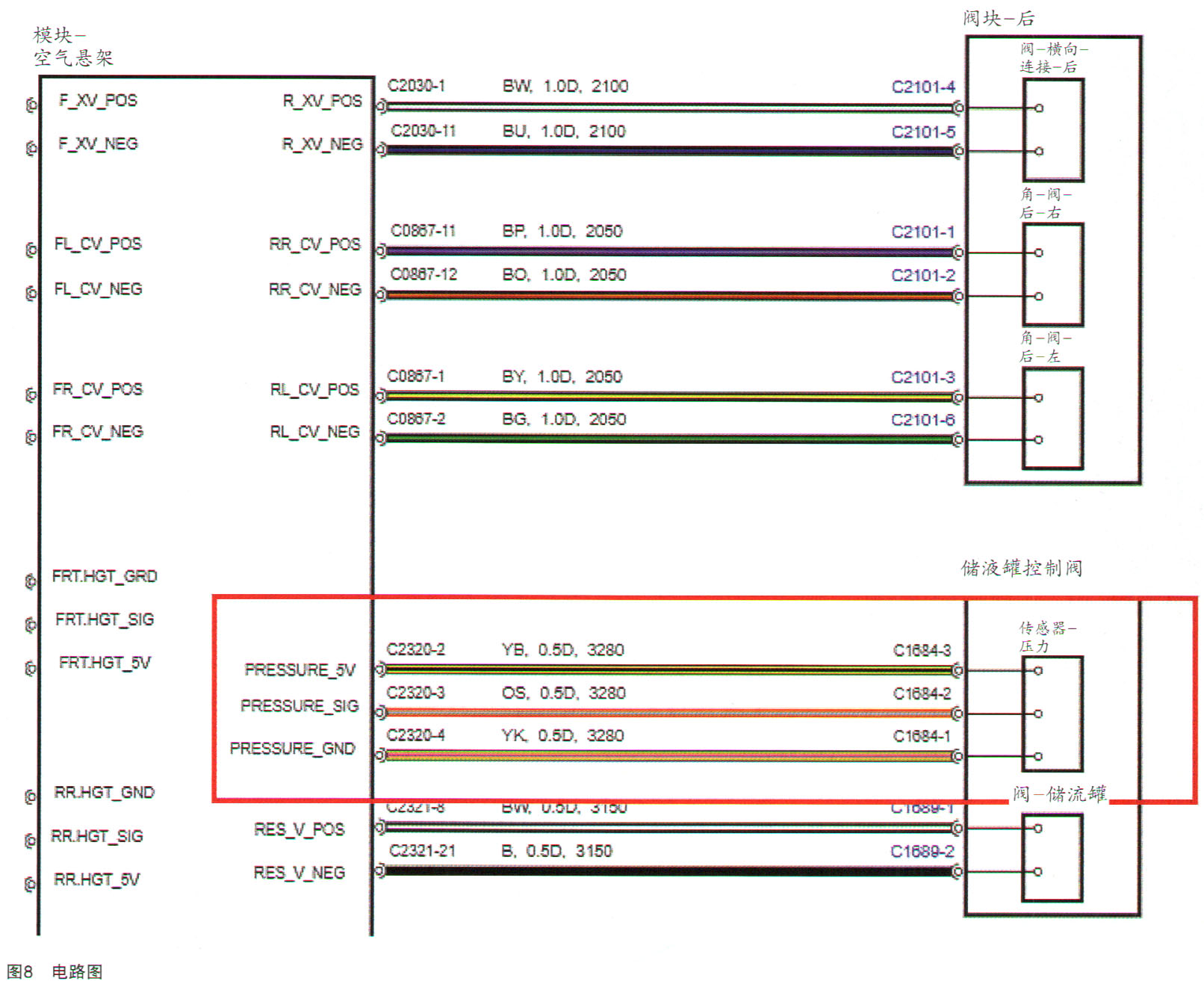

      （5）悬架标准高度时，检查压力传感器连接管路无泄漏堵塞现象，参考电路图检查压力传感器C1684控制插头，如图8所示，无松动进水腐蚀现象，测量压力传感器供电电压C1684-3，电压为4.9V，供电正常，测量压力传感器信号电压C1684-2，电压为0.68V。

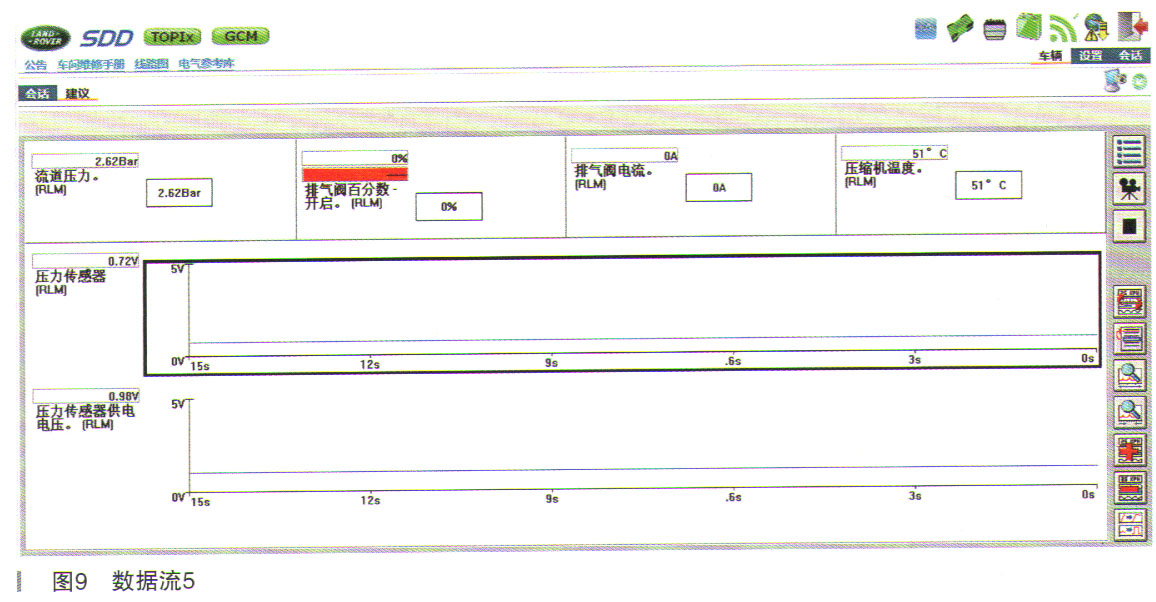

      （6）经过上述检查和数据分析诊断为压力传感器故障，更换压力传感器读取数据，悬架标准高度时，流道压力262kPa，压力传感器信号电压0.72V，如图9所示。

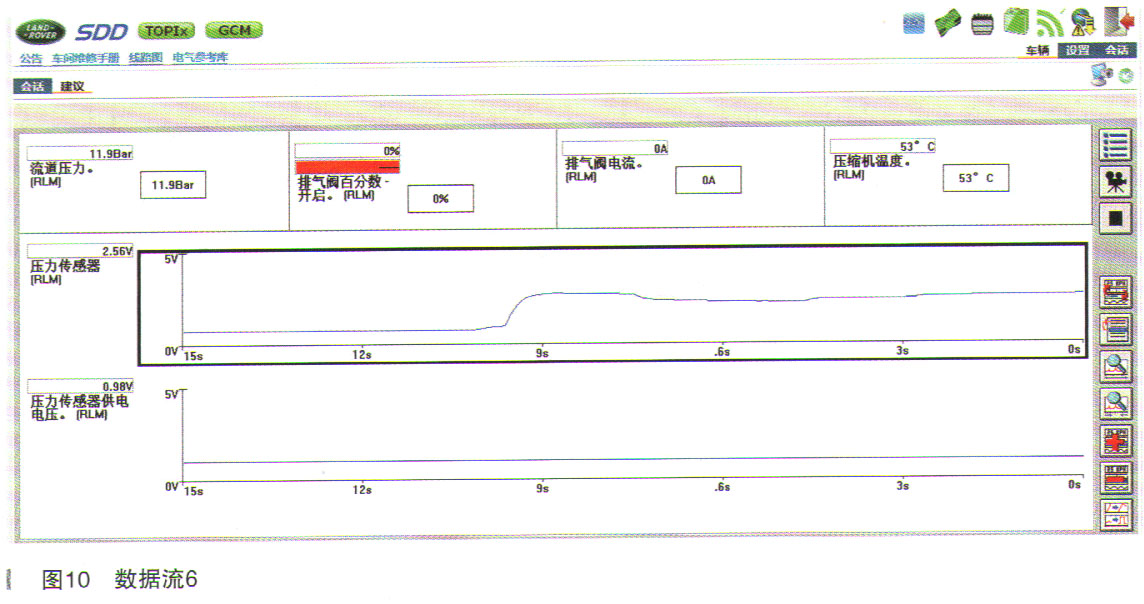

      （7）操作悬架上升过程中读取流道压力1000～1550kPa，压力传感器信号电压2.5～2.7V，如图10和图11所示，同时压力上升时压力信号波形和压力传感器信号电压波形随着压力上升后幅度稳定上升没有波动波形。



    故障原因分析：压力传感器信号电压输出低于标准值，车辆行驶时悬架波动时压力传感器信号输出电压和波形输出不稳定导致车辆行驶中仪表报警。

    故障排除：更换悬架压力传感器，如图12所示。
