一辆配置2L AJ20 P4H发动机的2022年路虎新发现。该车环车影像不可用。

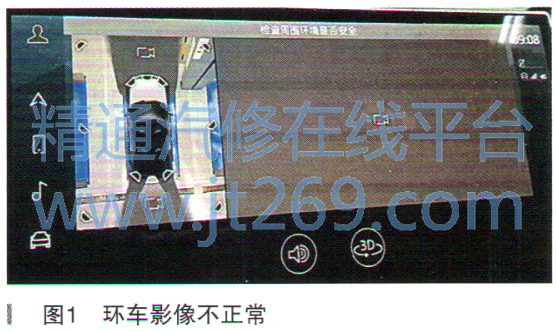

故障诊断:确认故障。根据客户抱怨,检查环车影像,检查发现车辆前部影像和后部影像不显示,左侧和右侧影像显示正常,检查确认故障存在,如图1所示。
发现此故障,此故障与环境温度无关,永久性存在。
检查车辆无加装和改装物品。
连接诊断仪读取相关故障码,近场感测模块(NFSM)有故障码B19FE-31前保险杠中央摄像头无信号;B 19FE-96前保险杠中央摄像头部件内部故障;U3000-49控制模块内部电气故障;U201A-56控制模块主校准数据配置无效/不兼容;B 12BD-31倒车后视摄像头无信号;B12CO-31左后视镜摄像头无信号;U202B-93至网关模块的以太网连接不工作;B12C1-31右后视镜摄像头无信号。
诊断思路:
(1)车辆环车影像摄像头故障;
(2)车辆近场模块控制插头虚接;
(3)车辆环车影像摄像头线束存在短路断路。
诊断过程:
(1)根据故障现象检查车辆前后摄像头,无损坏现象。

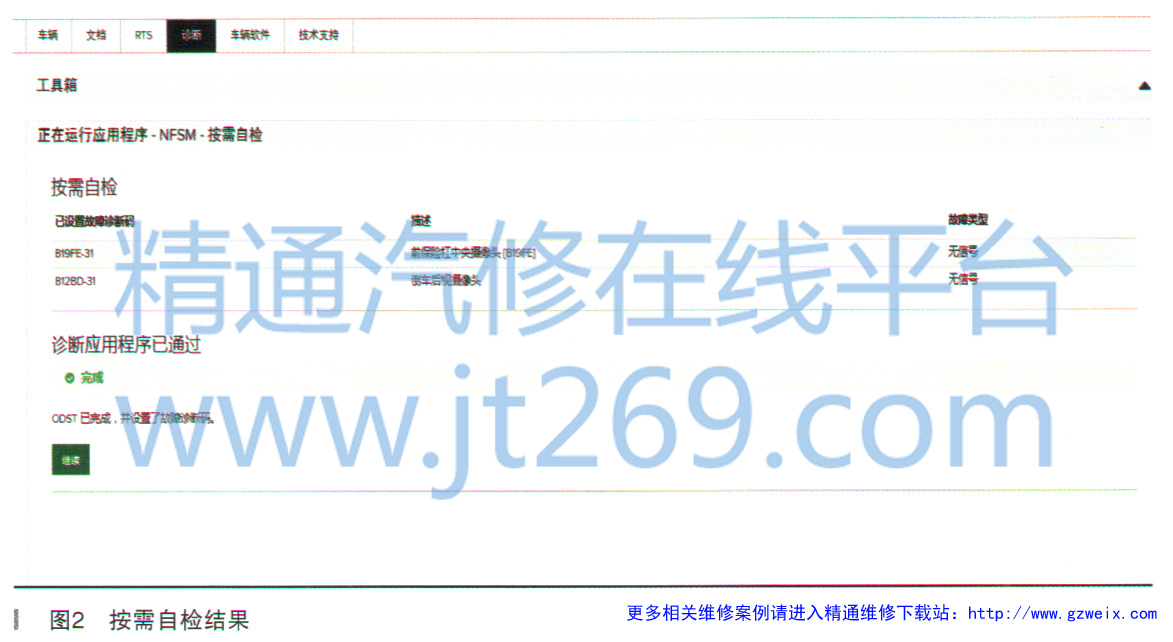

(2)根据故障码运行近场感测模块(NFSM)按需自检,模块自检提示:前保险杠中央摄像头无信号,倒车后视摄像头无信号,如图2所示。

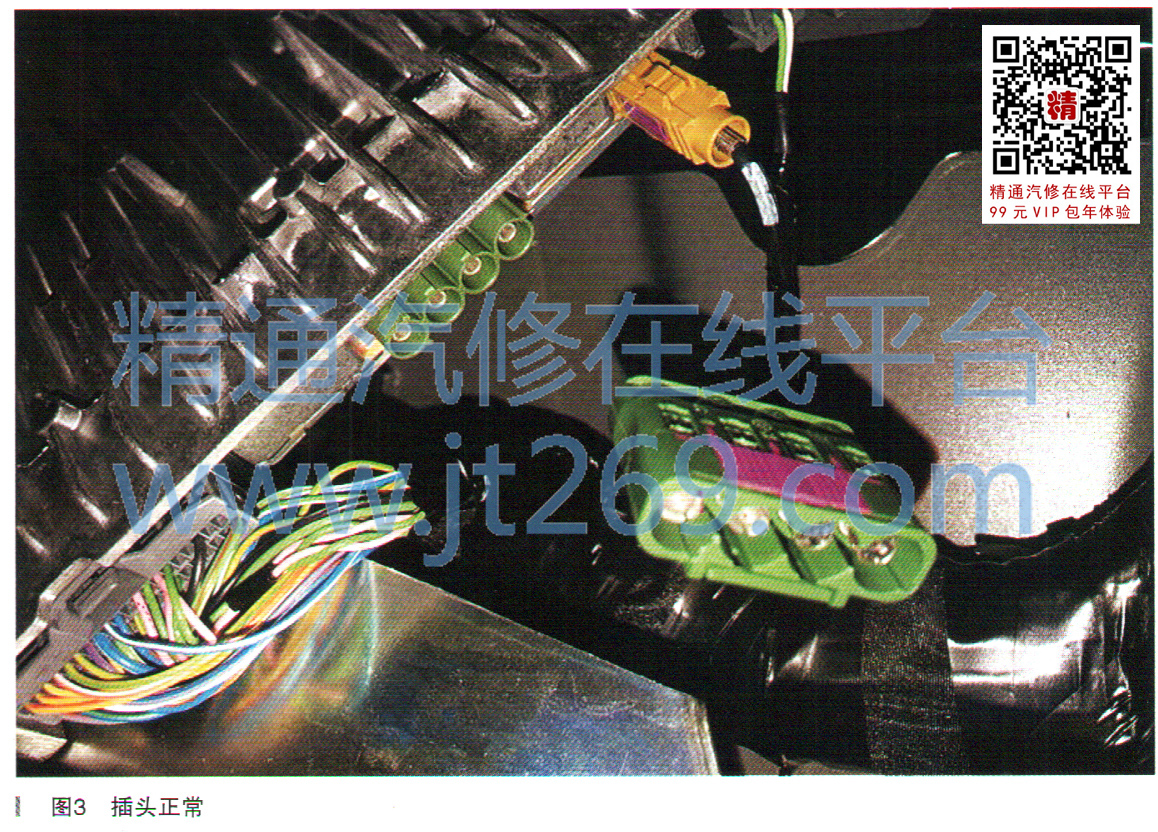

(3)根据故障现象与故障码,检查近场模块摄像头插头C2MF32C2,控制插头无松动进水腐蚀现象,如图3所示。相关电路图如图4所示。

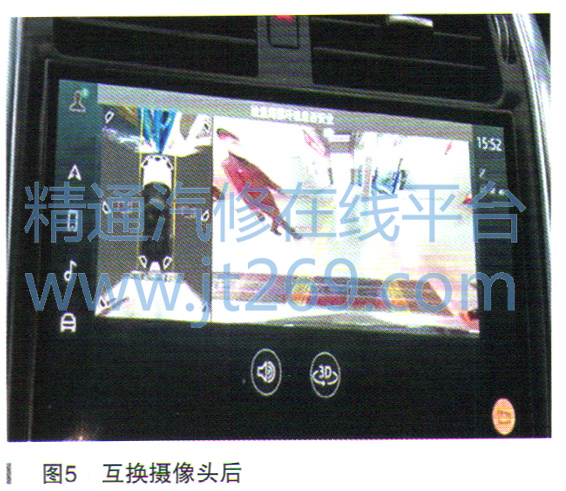

(4)根据故障现象与故障码,将前部摄像头C2MF32C2-2与左侧后视镜摄像头C2MF32C2-4互换,互换后测试车辆,发现前部显示左侧画面,后部摄像头显示恢复正常,如图5所示。
