一辆行驶里程约5000km，配置国产ET3发动机的2012年奔腾B70 2.0L轿车。用户反映：该车辆锁车时转向灯有时不闪。

    接车后：验证车辆故障时发现，将所有车门及后备箱关闭后锁车，门锁及后备箱锁上锁，4闪灯闪两次，解锁后门锁及后备箱锁解锁，4闪灯也闪两次。此后无论再次按下遥控器的锁闭或开锁键，只有门锁及后备箱锁动作，4闪灯不闪烁；在锁闭状态下非法开启车门的话，防盗喇叭不会报警，也就是没有进入防盗报警状态。

    故障诊断：2011款以后的奔腾B70正常车辆，用遥控器锁车后，门锁及后备箱锁上锁，4闪灯闪一次，解锁后门锁及后备箱锁解锁，4闪灯闪两次。如果重复对车辆进行闭锁或解锁操作，4闪灯会伴随门锁的动作闪烁；车辆锁止后非法开启车辆的情况，则会触发防盗喇叭报警。

    根据故障现象判断，故障车辆虽然能够锁止，但是无法进入防盗状态。而且车辆第一次（即重新关闭车门）锁闭时，4闪灯闪两次也是错误的。

    B70的门锁系统控制原理如下：遥控锁车时，BCM监测四门及后备箱是否处于关闭状态、钥匙是否处于拔出状态，如果满足以上条件则执行门锁及后备箱锁上锁动作，车辆进入等待进入防盗状态。BCM继续监测4门门锁位置开关状态、发动机罩开关状态，后备箱锁芯位置开关状态，果以上开关均处于关闭，则BCM行4 JA灯闪烁一次，车辆进入防盗状态。

    结合原理判断，故障车辆在第一次锁车后，4闪灯闪两次，所以我们首先怀疑是不是控制上有问题，先更换了BCM,重新匹配遥控器，验证故障现象没有发生变化。看来故障就出在锁的位置开关或者是相关的线路出现故障，依照BCM相关电路1(如如图1所示）、BCM相关电路2（如图2所示）依次进行检查。

测量BCM C3脚，左前门锁解锁时对地导通，闭锁时对地电阻无穷大，正常；
测量BCM C7脚其他门锁解  锁时对地导通，闭锁时对地电阻无穷大，正常；

    测量BCMD5脚，发动机罩打开时对地电阻无穷大，闭锁时对地导通，正常；
    测量BCMA3脚，后备箱锁无论什么状态，均对地导通，故障。看来问题出在了后备箱锁芯开关上，拆掉后备箱内衬后，发现锁芯开关从锁芯上脱落，如图3所示。

    故障排除：将锁芯开关装复后，故障排除。

    故障总结：其实后备箱锁芯开关对车辆防盗的影响是与4门锁位置开关和发动机罩开关有区别的。
    4门锁位置开关和发动机罩开关都只有两种状态，如果出现异常的情况，锁车后，虽然锁都动作，但是4闪灯不闪烁，车辆不会进入防盗状态。车辆进入防盗状态后，如果4门锁位置开关和发动机罩开关出现异常的话，则会触发防盗，进入喇叭报警状态。

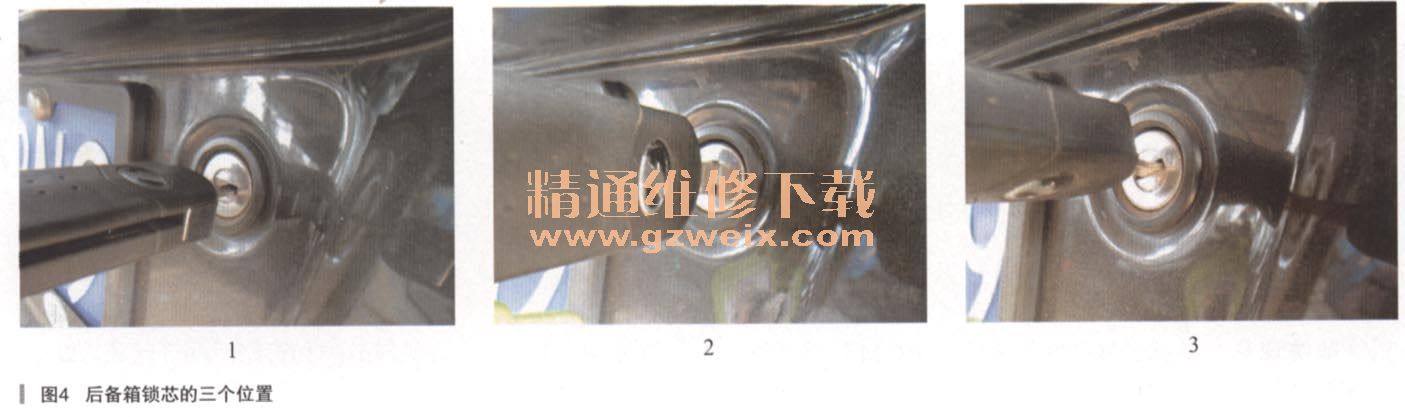

    后备箱锁芯有三种位置：1．锁止位置；2．中问位置；3．开锁位置（如图4所示）。

    在位置1和位置2的状态下，锁芯开关是处于开路状态，位置3时，锁芯开关是处于导通状态的。当锁芯处于位置1和位置2时，锁车后车辆是能够正常进入防盗状态的，在防盗状态下，如果切换到位置3，后备箱锁被打开，同时，锁芯开关是处于导通状态，BCM接收到A3脚的接地信号后，执行41闪灯闪烁2次，车辆退出防盗状态，但是其他门锁不会执行开锁动作。这是正常车辆的控制情况。

    故障车在执行锁车后，因为锁芯开关脱落，虽然后备箱锁没有动作，BCM却一直接收到后备箱锁芯的接地信号，所以执行4闪灯闪烁2次，随后无论操作遥控器闭锁或者解锁，4闪灯都不闪烁，车辆无法进入防盗状态。
