一辆2007年产上汽荣威R750E轿车。用户反映：该车挂入倒档后，DVD上无倒车影像，倒车灯工作正常。
    检查分析：根据倒车辅助系统电路图（图1）可知，挂入倒档时，选档器S228给倒车灯继电器R217线圈提供电源，倒车灯继电器触点闭合，向PDC后摄像头F204提供电源，后摄像头的C2150-3脚经过K109接头通过C0552D-5搭铁。电源和搭铁均正常时，后摄像头开始工作，后摄像头的C2150-2脚为娱乐控制单元F185的C2476-2脚提供信号，此时DVD收到正常信号，开始显示车辆后部路面情况。

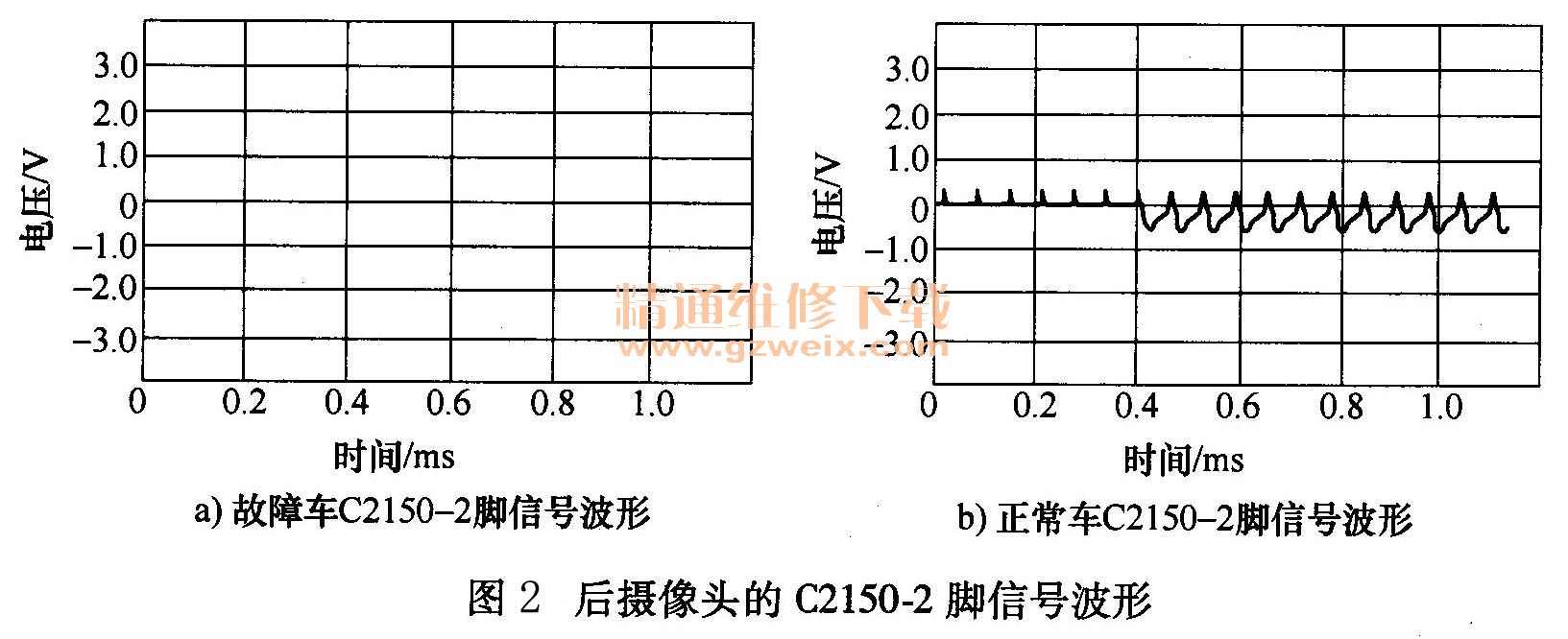

    该车挂入倒档后，测量后摄像头的C2150-4脚和C2150-3脚之间的电压为12V，这说明电源和搭铁正常，可能是后摄像头本身没有发出信号给娱乐控制单元，或者两者之问的信号线开路或短路，以及DVD本身故障。使用示波器测量后摄像头的C2150-2脚信号波形如图2所示。通过与正常波形进行对比，可以看出后摄像头并没有发出信号。

    故障排除：更换后摄像头，倒车辅助系统恢复正常，挂入倒档后DVD影像显示正常。
    维修总结：从电路图上我们可以看出，倒车灯继电器R217闭合后，由K109接头为倒车灯提供电源，因此该车的倒车灯可以正常点亮。
