电喷红旗轿车发动机不能启动故障检修
来源:本站整理  作者:佚名  2015-12-14 11:16:03

    一辆行驶里程超26.8万km的红旗电喷发动机不能启动。该车经检查点火系统无高压。
    故障诊断:首先用V. A. G1551检查发动机电控系统,无故障记忆。基本可以排除曲轴位置传感器故障的可能性。因电喷红旗分电器只是把高压分配给各缸,它与是否产生高压无关,所以应重点检查带能量输出级的点火线圈(如图1所示)。

    ①供电检查:拔下点火控制器的三柱接线插座,打开点火开关,按如图1所示测量插座内1-3端子之间的电压,应为12V。②点火线圈检测:拔下中央高压线,打开线圈端子护盖即可露出1号和15号端子接柱(即点火线圈初级)。测量它们之间的电阻应为0. 55Ω,测量高压柱与15号接柱之间的电阻(即次级线圈)应为3. 3kΩ。③点火控制器的检测:可用电阻测量比较法判断其好坏,由电路图可知,点火控制器1脚接地搭铁。称之为“地脚”。其他各脚与地脚之间都有固定的阻值,可以用万用表测量各引脚与地脚之间的直流电阻,并把它们与正常值比较,如果相差过大。刚说明控制器内部损坏。

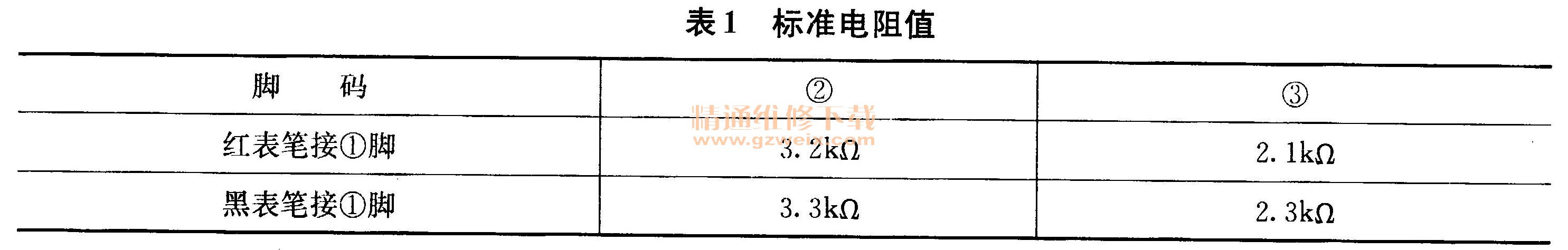

    表1所列数据是用国产较精确的MF500型万用表测量的,取3个控制器测量结果的平均值。表2是本故障车点火控制器的测量值,对比表1、表2发现,两组测量结果相差较大。证明点火控制器损坏,更换后试车,发动机启动顺利,故障彻底排除。






关键词:电喷轿车
