一辆行驶里程约8.9万km的2010款CA7165AT4型奔腾轿车。该车在正常行驶的过程中,出现车辆突然降挡、急减速,停车的现象。类似有人在给车辆进行紧急制动。仪表上面的AT灯同时点亮。DTCP0974一换挡电磁阀“S1”控制线路高(+B短路、断路);P0977一换挡电磁阀“S2”控制线路高(+B短路、断路)。
故障分析:换挡电磁阀"S1”和换挡电磁阀"S2”是根据TCU输出的信号打开和关闭,变速器根据换挡电磁阀“s1”和“S2”的开/关状态,进行发动机制动和换挡操作。
导致自动制动可能原因有:
1)换挡控制电磁阀“S1”、“S2”故障;2)变速器线束和连接器故障;3)TCU故障。
故障诊断:
1.检查换挡控制电磁阀“S1”“S2”
(1)电磁阀的电阻值均为11.9Ω,正常标准:11~15Ω(20℃时)。
(2)给电磁阀施加电压后,电磁阀发出“哒哒”的声音,能够自由动作。
2.检查变速器线束和连接器

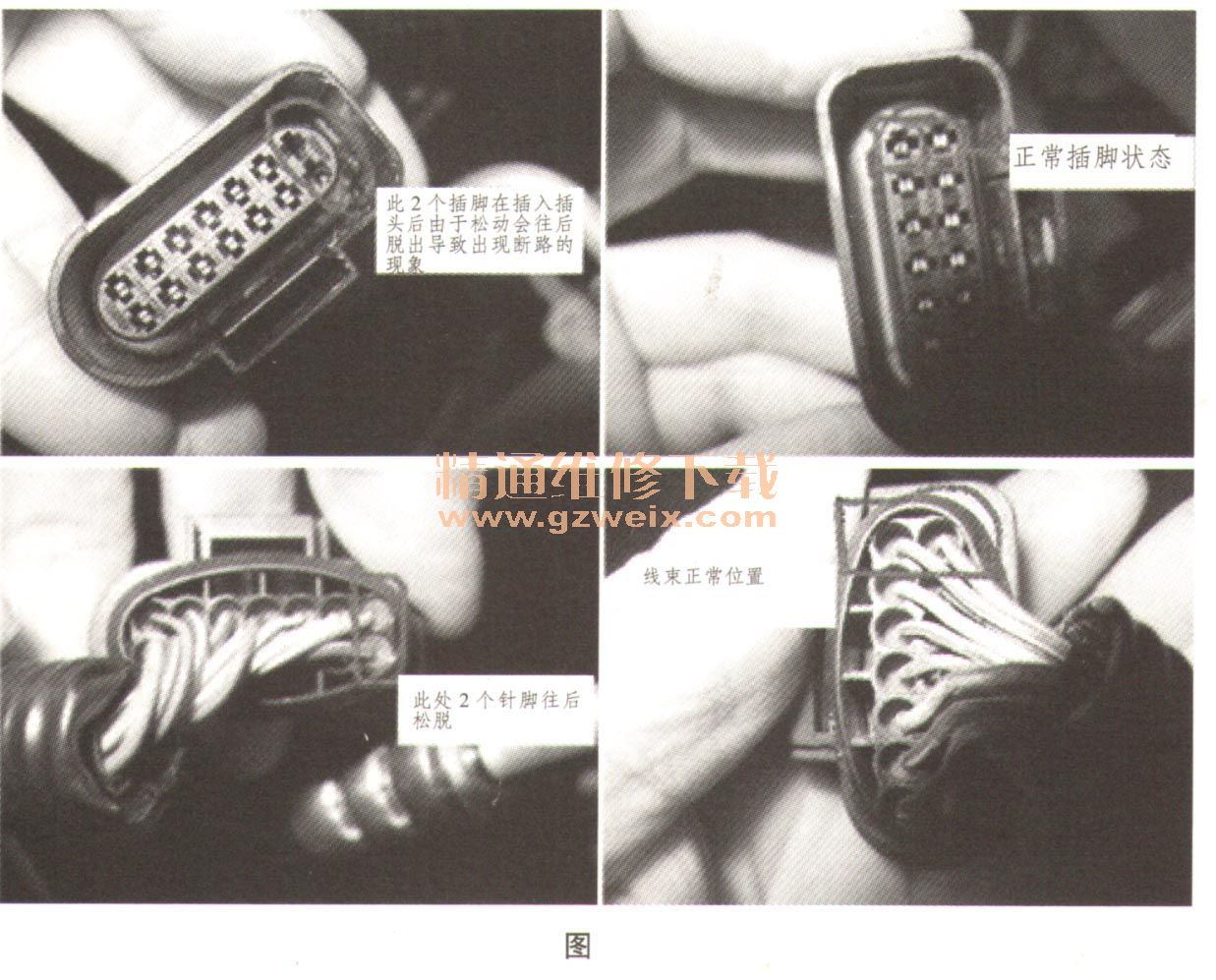

各线束电阻值为0.5Ω;正常。变速器线束靠变速器多功能开关侧的1号和2号针脚往后松脱,在插头内不能被固定(如图1所示)。其它线束插脚无松脱、偏移现象。
故障排除:变速器线束多功能插头1、2的2个插脚不能固定,导致断路,更换前部线束总成。
