瑞风S2 mini鼓风机不工作
来源:本站整理  作者:佚名  2017-06-18 09:42:36

    一辆行驶里程约2.6万km、搭载HFC4GB1.3D发动机的瑞风S2 mini。该车鼓风机开关处于1挡~5挡时,鼓风机不工作;处于6挡~8挡时,鼓风机高速运转,但转速不可调。
    故障诊断:由图1可知,该车鼓风机转速由鼓风机调速模块控制。根据故障现象推断可能的故障原因有:鼓风机调速模块故障;鼓风机开关故障;空调控制单元故障;相关线路故障。

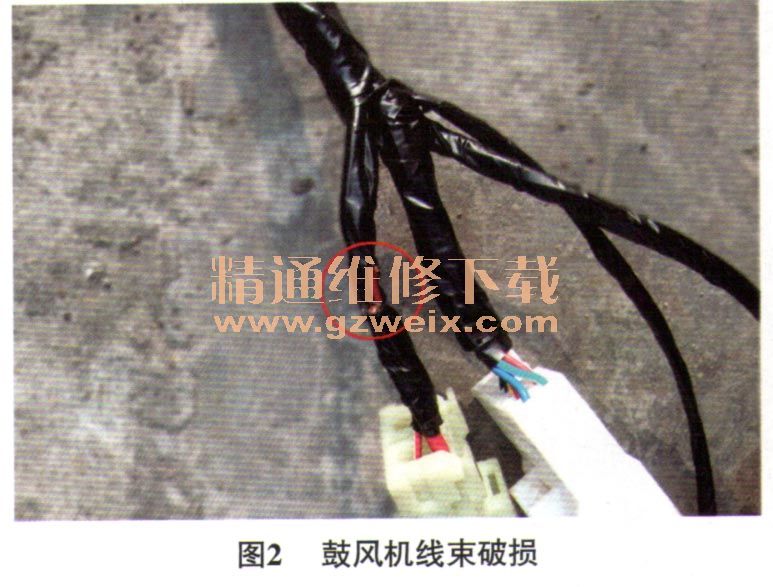

    由于鼓风机能够高速运转,说明鼓风机的供电及搭铁线路正常。测量鼓风机控制线及信号反馈线的导通情况,发现反馈信号线存在断路。拆检鼓风机线束,发现线束破损(图2),且鼓风机信号反馈线断路。修复破损的线束后试车,鼓风机在各挡位均能正常工作,且测得1挡~8挡时信号反馈线上的电压分别为7.53V、6.62V、5.60V、4.46V、3.44V、2.41V、1.38V、0.37V。

      排除方法:修复破损的鼓风机线束。
