一辆搭载3.0L机械增压发动机和8速自动变速器的2015款路虎发现4。该车行驶中组合仪表突然黑屏，发动机熄火，且无法启动着机。

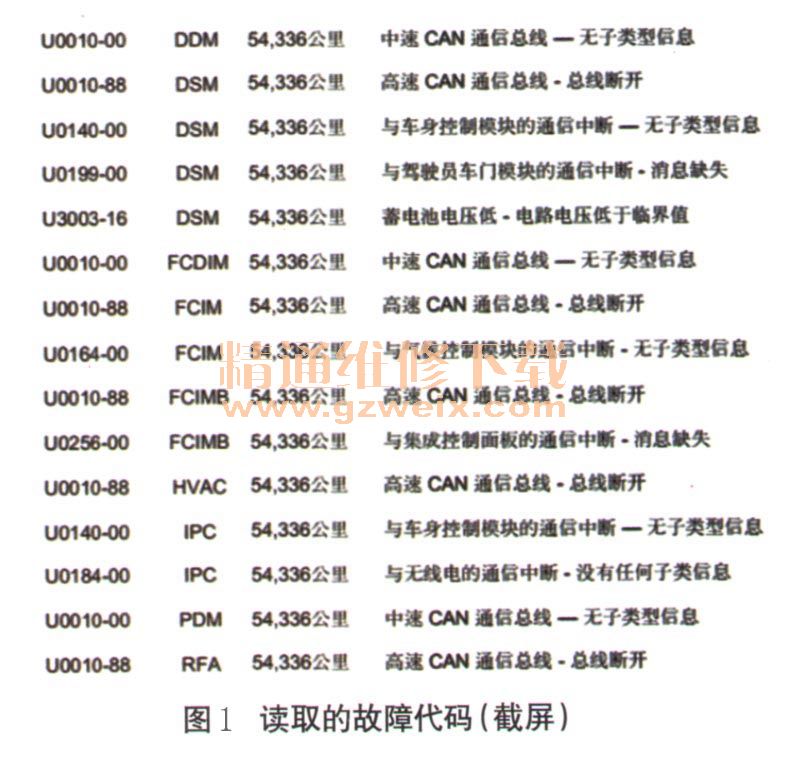

    故障诊断：用故障检测仪（SDD）检测，在数据收集界面发现MS CAN上的所有模块均无法通信；读取故障代码（图1），均为CAN通信故障。分析认为，故障是由MS CAN瘫痪导致的。

    断开蓄电池负极接线，测量MS CAN终端电阻（诊断导线连接器端子3与端子11间的电阻），为60.2Ω，正常；分别测量诊断导线连接器端子3（MSCAN-H端子）和端子11（MS CAN-L端子）与搭铁间的导通情况，发现诊断导线连接器端子3对搭铁短路。

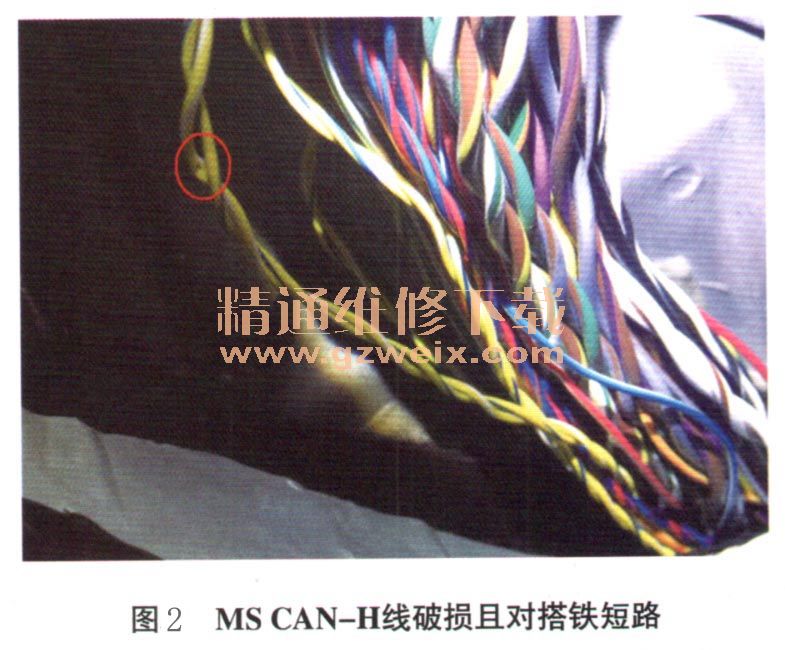

根据MS-CAN电路进行分段检查，断开导线连接器C0903端子2与导线连接器C0868端子2，发现导线连接器C0868端子2对搭铁短路；断开导线连接器C2412L端子19与导线连接器C2411L端子19，发现导线连接器C2411L端子19对搭铁短路。诊断至此，说明导线连接器C0868端子2与导线连接器C2411L端子19之间的线路或控制模块对搭铁短路。依次脱开导航模块、右前车门模块、无钥匙车辆模块的导线连接器，故障依旧。顺着线路仔细排查，在右后车门附近发现MS CAN-H线与车身发生千涉，且破损的MSCAN-H线对搭铁短路（图2）。

    故障排除：修复破损的MS CAN-H线并可靠固定后试车，发动机启动正常，且组合仪表显示也正常，故障排除。
