众泰SR9李舱盖无法正常开关
来源:汽车与驾驶维修  作者:佚名  2018-08-01 07:21:02

    一辆行驶里程约1.3万km的2016年众泰SR9。用户反映:该车行李舱盖无法正常开关。

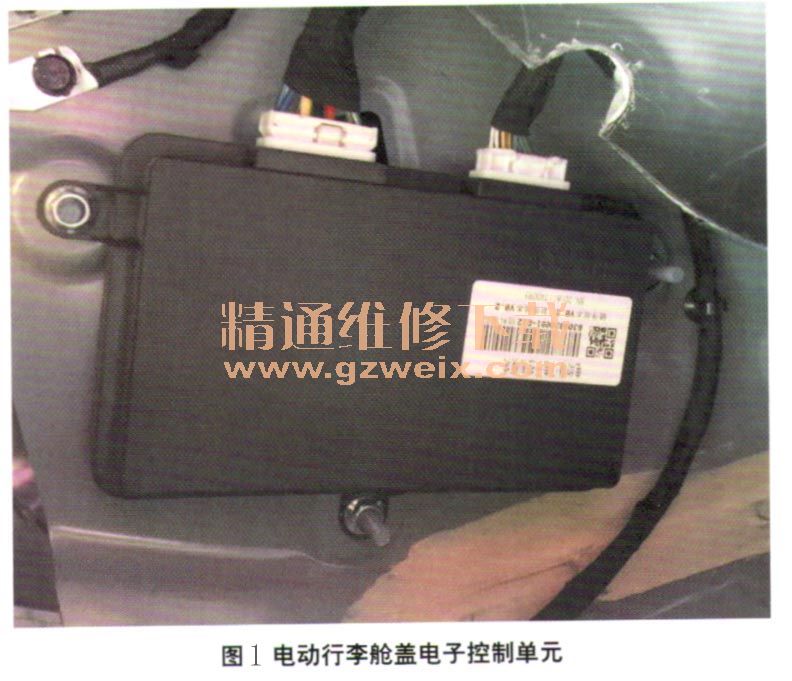

    检查分析:车辆到店后,维修人员检查发现行李舱盖无法正常开启或关闭,与用户描述故障现象一致。该款车型配备的是电动行李舱盖,所以导致该故障出现的原因有以下几种:电动行李舱盖电子控制单元故障、行李舱盖开关机构故障、行李舱盖前控制按钮(位于驾驶员侧内饰门板上)故障、行李舱盖后控制按钮(位于行李舱盖内饰板下侧,关闭舱盖时用的按钮)故障以及电动液压支杆故障。本着先易后难的原则,维修人员先通过故障诊断仪对车辆进行检查,发现无故障码存在。对调同车型的电动行李舱盖电子控制单元(图1),发现故障依然存在,可以排除控制单元本身的问题。接着检查行李舱盖前控制按钮,发现没有腐蚀、进水或接触不良的情况,用万用表对开关按钮的电压进行检查,在不工作时为0V,工作时电压为13V,在正常范围内。

    然后拆除行李舱盖的内装饰板,对行李舱盖开关机构与行李舱盖后控制按钮进行检查。行李舱盖开关机构不工作时,电压为0V,工作时电压在5~13 V浮动,数值异常,工作时正常电压应在12~14 V浮动;行李舱盖后控制按钮电压正常。对行李舱盖开关机构进行更换,发现故障并没有得到排除,而且电压数值与更换前基本一样,难道新的配件也出问题了?为了进行验证,维修人员将认为有问题的行李舱盖开关机构更换到同款车型上,发现一切正常,说明问题并不是出在这里。
    既然问题不在行李舱盖开关机构上,那就只剩下行李舱盖电动液压支杆没有检查了。维修人员对行李舱盖电动液压支杆进行检查时发现,左侧的液压支杆没有工作声音,而且可以看到左侧的线路保护套没有安装到位(图2)。与用户了解发现,该问题是在洗车后出现的,所以很有可能是因为洗车时进水影响了液压支杆电机,导致行李舱盖电动液压支杆出现了故障。由于该车还在保修期内,可以享受免费更换的政策。

    故障排除:更换行李舱盖左侧电动液压支杆,故障排除。
