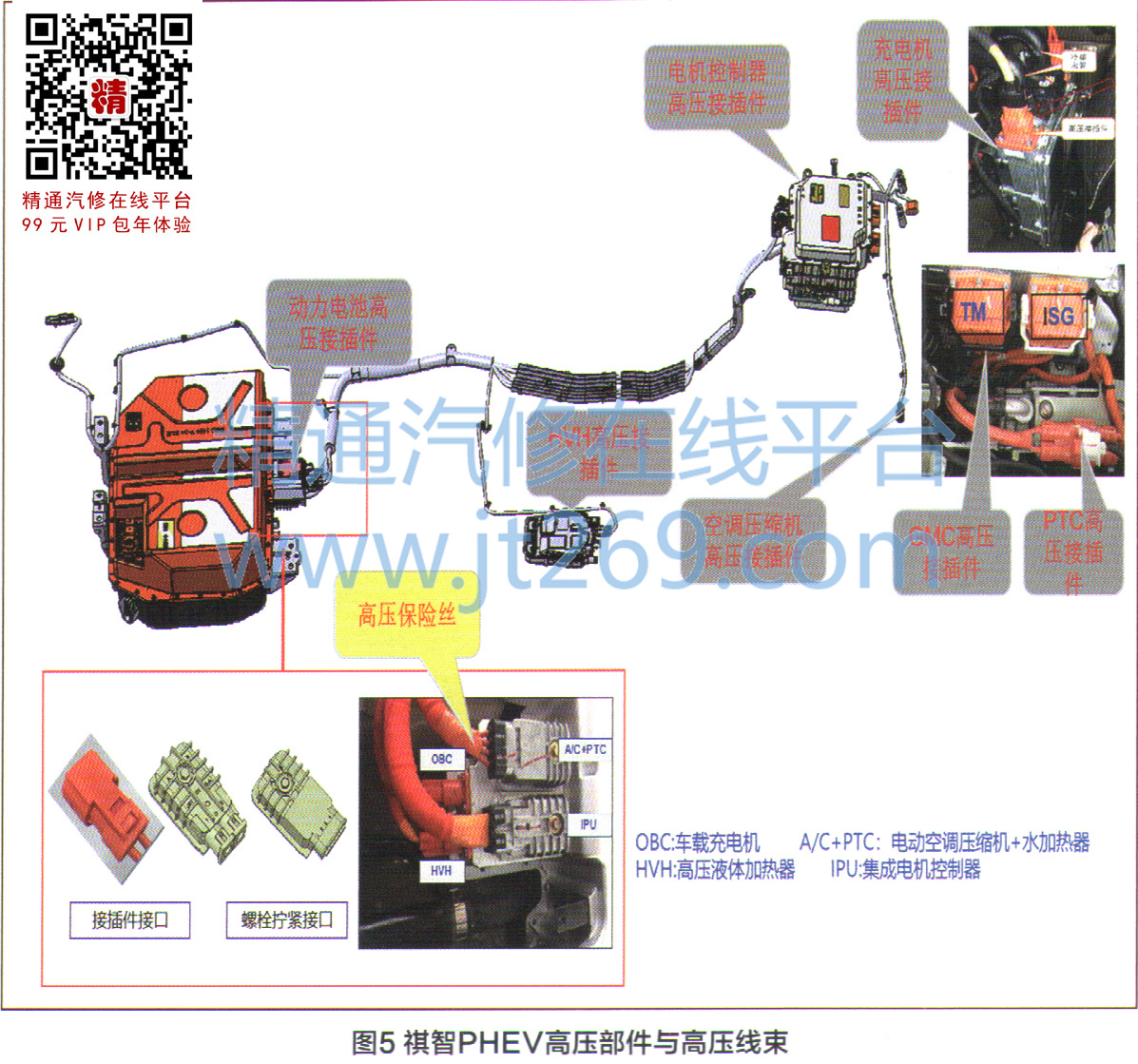

棋智PHEV高压线束从位于后排座椅下面的动力电池开始，穿过地板下方连接高压液体加热器，沿着地板加强件侧延伸到发动机舱内，连接集成电机控制器、PTC加热器、车载充电机、电动空调压缩机，如图5所示。

    对于该车故障，我们按照下述步骤进行排查和诊断：

    1．做好场地防护与个人高压安全防护，确认故障车辆已经成功下电，将车钥匙锁在专用的存放柜。

    2．拆下后排坐垫，断开手动维修开关MSD，按维修手册标准，等待10min。

    3．断开电动机（TM）、发电机（ISG）高压插头，使用绝缘电阻表检测电机（TM）U相、v相、W相与车身的绝缘电阻均为550MΩ，如图6所示，结果正常；使用绝缘电阻表检测发电机（ISG）U相、V相、W相与车身的绝缘电阻均为550MΩ，如图7所示，结果正常。



    4．断开高压液体加热器（HVH）高压线束，使用绝缘电阻表检测高压液体加热器（HVH）高压线束空载时正极与负极对车身的绝缘电阻，均为550MΩ，结果正常，如图8所示。
