解析排除斯太尔汽车前照灯电路故障
来源:本站整理  作者:佚名  2012-05-24 06:31:31


(一)小灯电路

1.小灯控制电路

当将灯总开关开至“1”挡时,灯总开关的 58 端子与 30 端子接通,小灯继电器线圈有电流通过,小灯继电器触点闭合。电流流向为:由蓄电池正极(如图 1)→编号 B001 黑色导线→起动机 30 接线端子→编号A001 红色导线→发电机 B+接线端子→编号 A002 红色导线→X58/1 分线盒→编号 A003 红色导线→前照灯继电器 K2→前照灯继电器 K2 的87 端子→编号 A007 红色导线→小灯继电器 K30 的 87 端子、85 端子→小灯继电器的电磁线圈→小灯继电器 K30 的 86 端子→编号 H001 橙色导线→灯总开关 58 端子→灯总开关30 端子→编号 L031 棕色导线→搭铁点 50→搭铁→蓄电池负极。此时,小灯继电器的触点闭合。



2.小灯工作电路

(1)左(右)前小灯电路

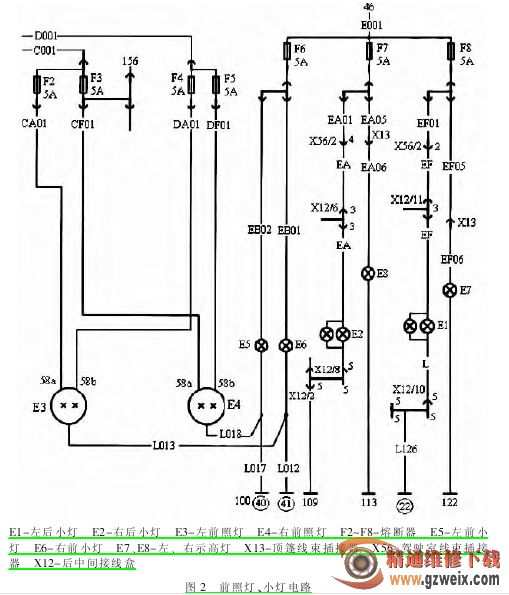

小灯继电器的触点闭合后,电流由蓄电池正极(如图 1)→编号 B001黑色导线→起动机 30 接线端子→编号 A001 红色导线→发电机 B+接线端子→编号 A002 红色导线→X58/1分线盒→编号 A003 红色导线→前照灯继电器 K2→前照灯继电器 87端子→编号 A007 红色导线→小灯继电器触点 87→小灯继电器触点30→编号 E001 灰色导线→(接图 2)熔断器 F6→编号 EB02 灰/黑色导线(编号 EB01 灰/黑色导线)→左前小灯 E5(右前小灯 E6)→编号 L017 棕色导线(编号 L012 棕色导线)→搭铁点 40(41)→搭铁→蓄电池负极。此时,左(右)前小灯点亮。
