一辆行驶里程约42300KM的欧曼I280 (标准版线路 )重型载货车。车主称:该车收音机无法开机, 车辆危险报警灯不能工作 (双闪灯)。

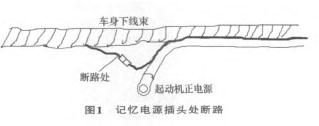

根据车辆原理图分析,收音机记忆与危险报警灯共同使用本车记忆电源(不受电源总开关控制的“常电”电源线),用试灯测记忆熔断丝(F16),熔断丝上无电压。经检查,发现起动机上方记忆电源插头处断路, 如图1所示。 修复断路处, 故障排除。
维修总结 由于记忆电源线与起动机主电源线捆扎在一起,在起动机上方分开,经一个单独的插座进入主线束中, 由于发动机起动后会与车架之间有一定的抖动,此处记忆电源线极易断路,搭铁,或与起动机50#线相磨擦,又因为该线没有设计熔断器件,且线路又距高压油泵较近,很容易发生危险。
相关说明 车辆线路供电通常有3个级别: ①受点火开关控制的电源我们称之为15#供电; ②不受点开关控制, 但受电源总开关控制的电源我们称之为30#电源, 也称为常电; ③不受车辆任何开关控制的电源我们称之为记忆电源。 记忆电源只有拆除蓄电池连接线才断开供电, 因为此电源主要为车辆收音机、 数据记录仪、 仪表等内的时钟电路提供走时供电, 同时也为收放机内部CPU及RAM电路供电 ,一旦该电源断电, 收音机所存储电台及用户设置会全部清空, 所以称之为 “记忆电源”。 另外, 该车此电源经过的电器线路保险装置原厂也称为 “记忆电源保险” (根据原车保险盒贴纸及说明书)。
