一辆装配锡柴CA6DL2 -350E3 电控高压共轨柴油发动机,发动机采用博世电控系统的解放J6型牵引车。该车出现发动机动力不足,最高转速只能达到 1500 r/min, 而且发动机故障灯常亮的现象。

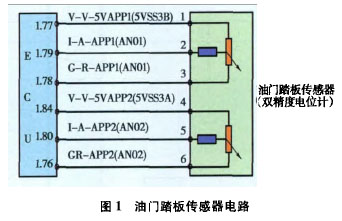

因为发动机故障灯点亮,于是就首先连接故 障检测仪读取故 障代码,结果调得的故 障代码有:P0192----轨压传感器信号电压超下限 ;P1022----油门踏板传感器信号1低于最低限值。根据故 障代码及其含义分析,认为故障出在油门踏板和轨压传感器上,于是就更换 了油门踏板和轨压传感器,然后清除故障代码,起 动发动机试验,故障依旧。看来故障不在油门踏板和轨压传感器上。接着重新装上旧的油门踏板和轨压传感器 .接通点火开关,根据图 1 测量油门踏板导线侧连接器端子1和端子 3 间的电压,为0 V ;测量端子4和端子 6间的电压,为5 V。以上测量结果说明油门踏板传感器 1无电源供给,问题可能是油门踏板传感器导线连接器端子 1至ECU导线连接器端子 1.77间的导线 出现开路,或者 ECU本身有故障。测量油门踏板传感器导线连接器端子1至 ECU 导线连 接器端子1.77间的导线, 正 常, 再测 量ECU连接器 端子 1.77与端子 1.78间的电压,为0 V,由此确认故 障 出在ECU上。
更换 ECU后接通点火开关,并用故障检测仪清除故障代码,而后起动发动机试车,故障依旧,再次用故障检测仪读取故障代码,发现故障代码 PO192不再出现了。拆下油门踏板导线连
接器,接通点火开关,再次测量导线侧连接器端子1和端子3间的电压,为 5V,说明油 门踏板传感器1有电源供给 ;断开闭点火开关,连接油门踏板导线侧连接器,起动发动机,缓慢踩下油门踏板,测量端子 2上的输出信号电压情况,发现信号电压无变化,说明油门踏板传感器 1 无输出信号。
故障排除 更换油门踏板并清除故障代码后起动发动机,上述故障现象消失,故障排除。
故障分析 这起故障之所以颇费周折,究其原因,一方面是产生故障的油门踏板传感器和 ECU 同时出现故障,这种情况并不多见 ;另一方面是笔者在判断故障时延续 以往的惯性思维, 认为油门踏板传感器和ECU 不可能同时损坏,正是由于这种惯性思维,使故障诊断一波三折,在这其中还掺杂着轨压传感器故障信号,查阅有关资料才知道,在 ECU 内部,油门踏板传感器 1信号与轨压传感器共用一个电源,说明在电控柴油发动机的故障诊断 中, 故障代码显示有故障的传感器并非一定有故障,只有通过仔细测量,加以分析才能找到真正的故障源。
