维修凸轮轴油堵安装不当造成发动机烧瓦故障
来源:本站整理  作者:佚名  2013-01-15 09:04:05

一辆配置扬柴YZ4105QF发动机的福田轻卡。由于缸体裂纹导致冷却液与机油混合来修理厂修理,更换发动机缸体和四配套后出厂。3天后,车主打电话投诉称发动机长途行驶中出现异响,要求现场救援。

技术人员到现场后,询问驾驶员了解情况,驾驶员称发动机水温、油压正常,发现异响后停车打电话救援。检查机油、冷却液量正常,起动发动机后,机油压力明显偏低,突然加速,发动机发出“当当”的响声,经诊断为连杆轴承响。



拖回厂解体后,发现第1缸连杆轴承烧熔(图1),曲轴第1缸连轩轴径油孔被轴承熔化后堵死,轴径高温变色(图2)。第5道凸轮轴径后端面与凸轮轴油堵粘着磨损严重(图3)第1道凸轮轴径前端面与凸轮轴限位止推板粘着磨损严重(图4、图5)。缸体第1道和第5道凸轮轴轴承滑转,缸体报废。其它部位正常。

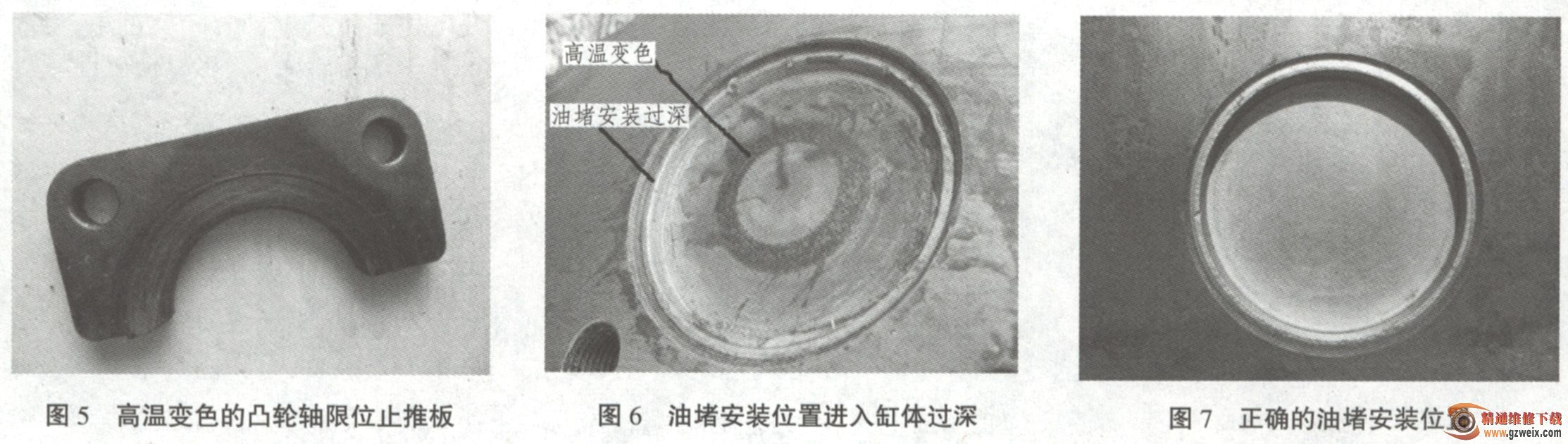

分析造成发动机报废的原因为:维修技工在安装凸轮轴油堵过程中,油堵装入缸体位置过深(图6),在安,装上凸轮轴止推板后,凸轮轴径后端面与凸轮轴油堵相接触,造成凸轮轴轴向间隙过小。维修技工安装凸轮轴后转动凸轮轴阻力不太大,转动也比较灵活,没有卡滞现象,忽略了检验凸轮轴轴向间隙,为故障埋下了隐患。



由于凸轮轴轴向间隙过小,发动机在工作过程中,凸轮轴后端面与油堵接触,凸轮轴轴向限位止推板后端面与凸轮轴第1道轴径前端面相接触,机油难以进入摩擦表面或机油不易形成油膜,造成摩擦部位干摩擦或半干摩擦,车辆长途行驶中上述部位产生大量热量,引起凸轮轴第1道和第5道轴径温度过高,造成轴承烧熔滑转,驾驶员没有觉察异响,继续行驶。由于凸轮轴烧瓦滑转,机油从此处流失泄压,造成同一供油来路的连杆轴承供油不足,压力下降,又由于凸轮轴第1道轴承烧熔滑转较第5道严重的多,首先烧坏了第1缸连杆轴承和轴径。



这是一起典型的人为故障,维修技工没有按照维修找术标准维修车辆,给单位造成重大经济损失。善意提醒同行朋友,在安装类似油堵、水堵时,安装位置一定要按标准执行,一般为油堵外端面与缸体倒角内平面平齐(图7)。维修车辆一定要按维修技术标准维修,不能全凭经验,才能保证维修质量,减少返修,避免经济上受损失。
