中国重汽WD615发动机用启动机故障诊断
来源:汽车电器  作者:佚名  2015-04-24 08:07:12

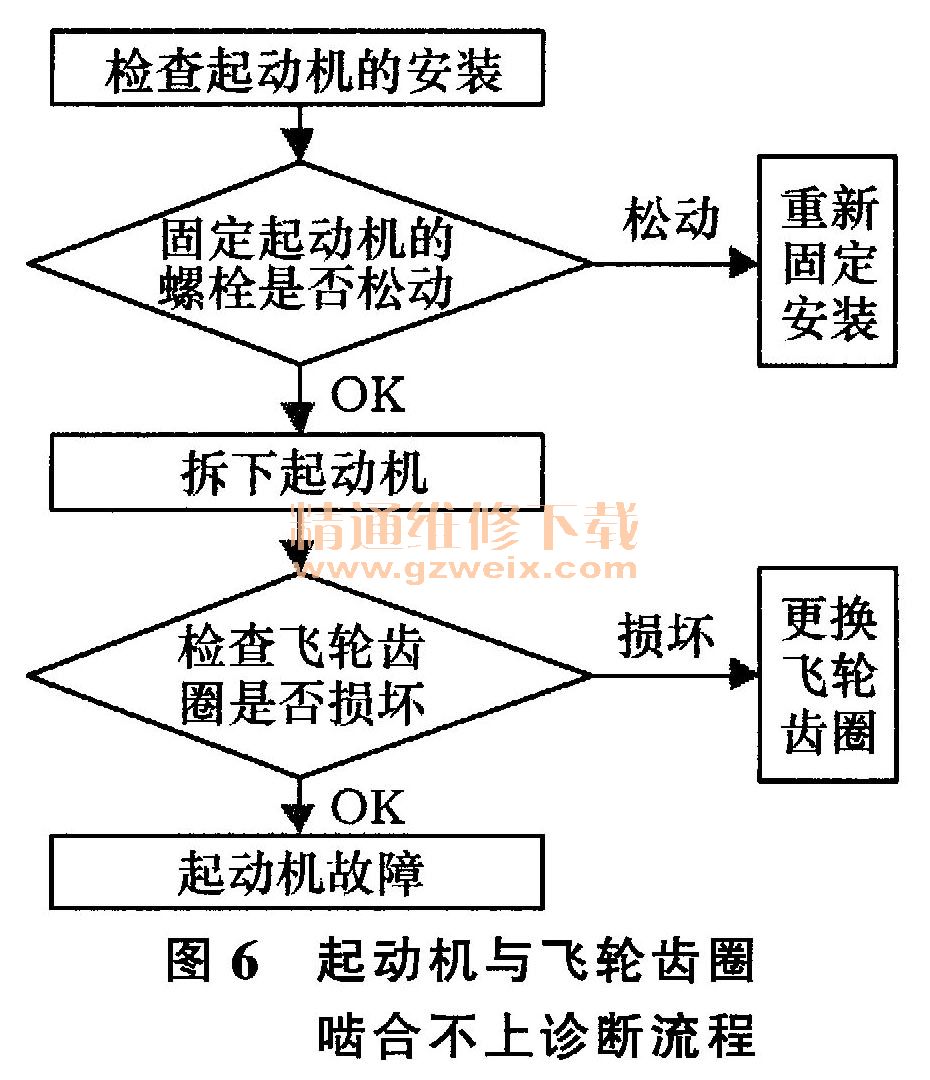

    4)启动机与飞轮齿圈啮合不上此外,还有一种故障是当接通钥匙开关后,只有启动机快速旋转而发动机曲轴不转。这种状况表明启动机的电路无问题,故障在于启动机的传动装置和飞轮齿圈处,有可能是启动机单向离合器出现问题,也有可能是飞轮齿圈有问题。当出现此类故障后,可按图6所示的流程进行诊断。

    3 启动机拆下后诊断方法
    3.1目测法及手感法
    1)检查启动机的外观是否有明显损伤。若启动机外壳或各接线柱存在明显烧蚀现象,为接线柱接线紧固不当造成。
    2)检查启动机的小齿轮是否有铣齿现象。若有则需要一并检查飞轮齿圈是否有磨损或损伤。若飞轮齿圈无问题,则启动机存在问题。说明发动机已经启动,但是启动机没有及时退出而造成铣齿现象,请检查电磁开关是否出现粘连。
    3)用手转动单项器驱动齿轮,若2个方向都能转动且打滑或2个方向都不能转动且卡死,则说明启动机单向器损坏。

    3.2用仪表检查
    3.2.1用万用表
    1)用万用表的蜂鸣器档检查启动继电器。断开继电器接线,测量SW端子与搭铁之间是否导通,若不通,则说明继电器的保持线圈断路;测量s端子和s端子间导通状态,若导通则说明继电器触点粘连。
    2)用万用表的蜂鸣器档检查电磁开关。断开启动机定子与开关的连线,测量s端子与搭铁之间是否导通,若不通,则说明电磁开关的保持线圈(H线圈)断路;测量B端子和M端子间导通状态,若导通则说明电磁开关触点粘连。

    3.2.2毫欧表
    1)拆除继电器上接线,测量SW端子与E端子间阻值,测量值应在10.32Ω±7%之间,反之,则说明继电器吸引线圈烧毁。
    2)拆除M端子上接线,测量S端子与M端子间阻值,测量值应在0.086Ω±7%之间,反之,则说明电磁开关的吸引线圈(P线圈)烧毁。
    3)拆除M端子上接线,测量S端子与E端子间阻值,测量值应在1.195Ω±7%之间,反之,则说明电磁开关的保持线圈(H线圈)烧毁。
    3.3用蓄电池检查
    如果配备有蓄电池,也可用蓄电池直接检测启动机的好坏,以下测试必须保证蓄电池100%充电,而且检查时对启动机的通电时间不能超过10s。
    1)对启动机整体检查对启动继电器SW端子及电磁开关的B端子施加24 V电压,确认齿轮是否伸出,旋转是否顺畅;反之,则启动机存在故障。
    2)启动继电器检查对启动机继电器SW端子施加24 V电压,听继电器是否有闭合声;若无闭合声,则继电器存在故障。
    3)启动机电磁开关检查对电磁开关S端子施加24V电压,观察齿轮是否伸出;若齿轮未伸出,则电磁开关存在故障。
    4)启动机电枢检查对电磁开关M端子施加24 V电压,观察齿轮是否旋转顺畅;反之,则电枢存在故障。

    4 结束语
    在实际使用中,启动机能否正常工作往往受多种因素的影响,故障的表现形式也有很多,有的需要检修、调整,有的则需要更换启动机。当出现故障时,可按启动机的启动原理,逐步排查,最终确认故障点。
