中国重汽WD615发动机用启动机的故障种类有很多，本文从启动机的工作原理出发，介绍几种常见故障的诊断方法，包括启动机在车上的诊断方法及从车上拆下来后的诊断方法。

    1 启动机的工作原理及启动过程
    启动机是汽车启动系统的关键部件，主要由直流电动机、传动啮合机构、开关三大部组成。传动啮合机构又称之为传动机构，按啮合方式的不同，分为以下3种：①惯性啮合；②强制啮合；③柔性啮合。其中柔性啮合又称之为软啮合、缓啮合或二级啮合。

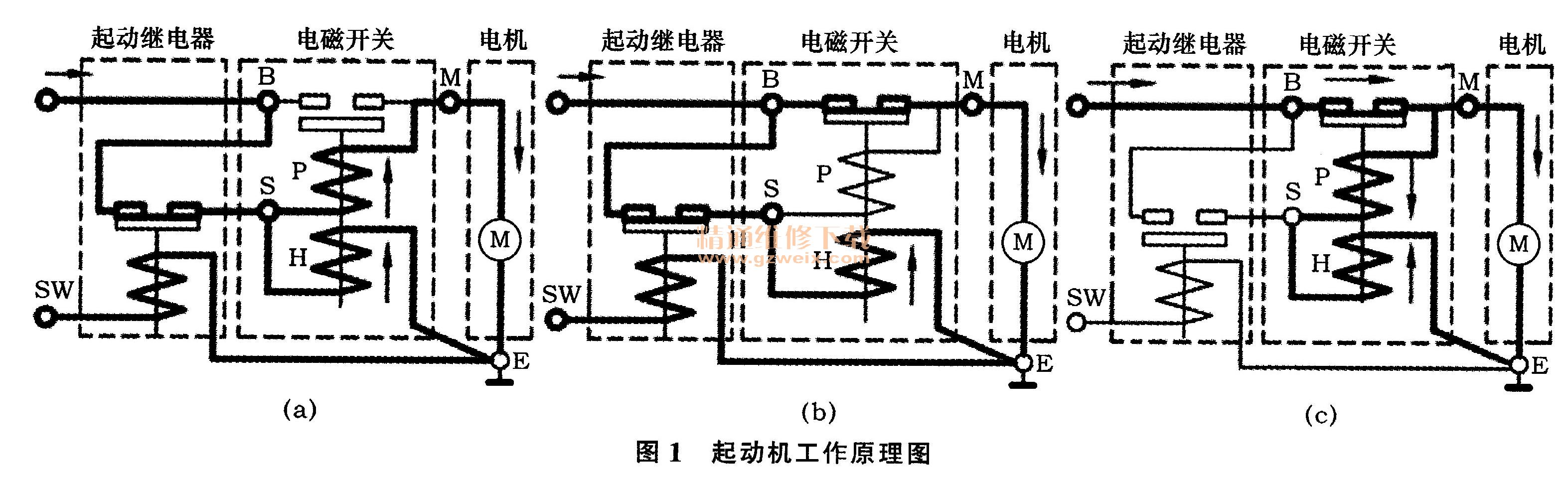

    中国重汽WD615发动机使用的是日本三菱公司生产的减速启动机，采用柔性啮合的工作方式，其型号为90P55，功率为5.5 kW，使用寿命为30 000次。图1为此款启动机工作原理图。
    1）接通钥匙开关，电流流通到启动继电器线圈。启动继电器触点吸合。电流流向P线圈和H线圈，启动机内柱塞被吸入，带动拨叉开关将小齿轮推出。小齿轮啮合到飞轮齿圈、通过P线圈的电流（软启动电流）流向启动机电枢，供给旋转力（软启动扭矩），小一齿轮和飞轮齿圈啮合。如图1a所示。

    2）小齿轮完全啮合到齿圈。电磁开关主触点
闭合。转子全速运转，开始启动工作。如图1b所示。
    3）断开钥匙开关叶在断开钥匙开关的瞬间，主触点还没来得及断开，所以在那瞬间电流逆流到P线圈，P线圈产生的磁力与从H线圈来的磁力相抵消。弹簧触点断开，然后使柱塞退回原位。拨叉开关将齿轮拉回到原位。启动过程结束。如图1c所示。

    2 启动机在车上的故障诊断流程
    启动机的故障林林总总，但从故障现象来看主要有：启动机不工作、启动机不停止、发动机启动困难、启动机与飞轮齿圈啮合不上等。现将这几种主要故障模式在车上的诊断方法介绍如下。
    1）启动机不工作启动时，将钥匙开关拧至启动档，启动机无转动特征。此时应先检查启动机各部位的端子有无松动，再依次检测蓄电池等回路。启动机不工作的原因有很多，比如蓄电池亏电、钥匙开关接触不良或安装在驾驶室内的车辆继电器烧坏等多种原因，可以按照图2所示的诊断流程进行判别，查找故障点。但本步骤检测时间不能过长，以避免极可能发生的电磁开关线圈过热烧毁。重汽WD615发动机用启动机的端子可参考图3。



    2）启动机不停止在实际应用中，还有一种情况也比较常见，就是断开钥匙开关后，启动机仍运转不停，而此状况下启动机极易烧毁。如发生此状况，首先采取紧急措施切断启动机主回路电源，让启动机停转后再按图4所示的流程进行诊断。

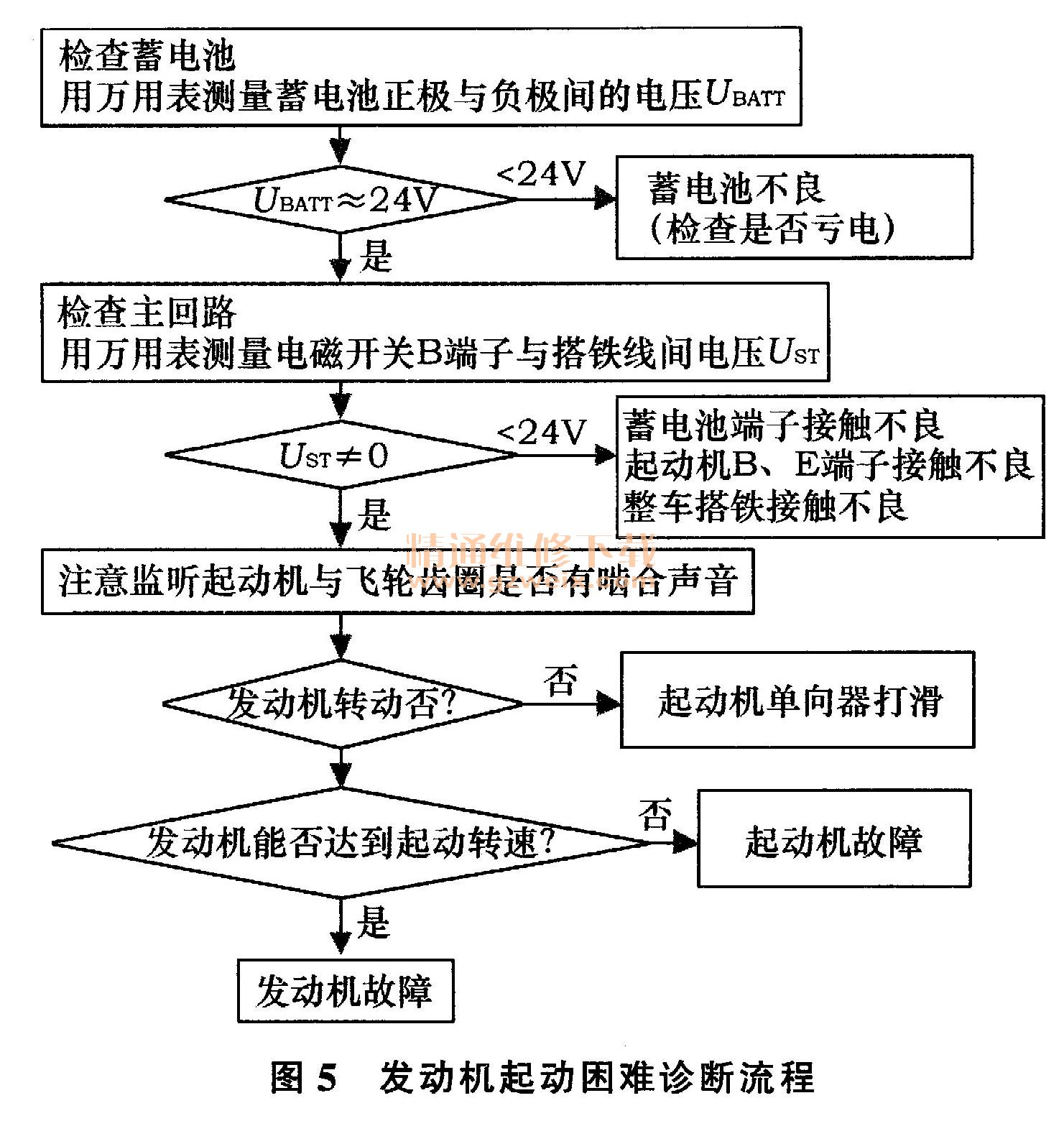

    3）发动机启动困难接通钥匙开关后，启动机在启动发动机过程中，当出现明显感觉到启动无力的现象时，说明整个线路的阻抗严重增大，有可能是蓄电池亏电，或者是线路上有接触不良的地方，又或者是启动机内部故障。此时，可按图5所示的流程进行诊断。
