电控高压共轨柴油机低压燃油系统常见故障检修
来源:汽车维修  作者:佚名  2021-03-02 15:22:38


    二、共轨系统低压油路常见故障分析
     (一)低压油路不畅
    造成该故障的主要原因:
    1.滤清器没有定期更换,致使流经滤芯的燃油受阻,造成燃油流动不畅。
    解决办法:按照要求定期更换燃油滤芯。
    2.燃油油质差,杂质多,致使燃油滤芯虽然定期进行了更换,但还是造成堵塞。
      解决力、法:更换使用符合要求的燃油,同时对燃油箱进行清洗。
    3.天气寒冷,若油水分离器的积水和杂质不能及时排出,那么,油水分离器连同粗滤器宜结冰,致使油路不畅。
    解决办法:冬季来临之前一定要做好换季保养,保持油水分离器干净、无污水。
    4.有些车辆在燃油箱内安装了一个滤清器,作用是过滤大的杂质颗粒,如果燃油箱长时间不清理,那么该滤清器也易堵塞,特别是冬季。
    解决办法:定期清理该滤清器,有条件的,定期清理燃油箱。
    5.由于某些特殊原因(比如事故等)造成低压油管弯曲、打折等造成油路不畅。
    解决办法:检查低压油路油管,找出故障点进行解决。
   (二)低压油路进气
    共轨系统低压油路压力6bar~9bar,比传统柴油机的要高,如果低压系统的压力低于规定的数值,柴油机将无法工作,而低压油路进气将造成系统压力降低,造成低压油路进气的原因有:
    1.燃油箱油位过低,致使车辆行驶时低压系统吸入空气,造成系统油压降低,发动机不能正常运转。
    解决办法:及时添加燃油,并对低压燃油系统放气。
    2.更换燃油滤芯时未拧紧滤芯,致使空气从密封垫处进入油路。
    解决办法:按要求拧紧滤芯,并进行放气处理。
    3.低压油管接头松动或损坏,致使进气。
    解决办法:维修处理。
    4.由于车辆运行时振动摩擦,使得燃油箱到输油泵部分的低压油管磨破,低压泵工作时吸进空气。
    解决办法:准确找出故障点并进行维修或更换油管。
   (三)低压油路压力过低
    1.如果发动机低压输油泵采用的是齿轮泵,那么造成压力低的原因是齿轮磨损严重,输出的压力过低所致,应更换输油泵齿轮或油泵。
    2.如果发动机低压输油泵采用的是电动燃油泵,那么造成压力低的原因是电动泵的叶片磨损超标或电机等故障所致,应更换电动燃油泵。
   (四)进油计量比例电磁阀失效导致发动机无法起动或运行

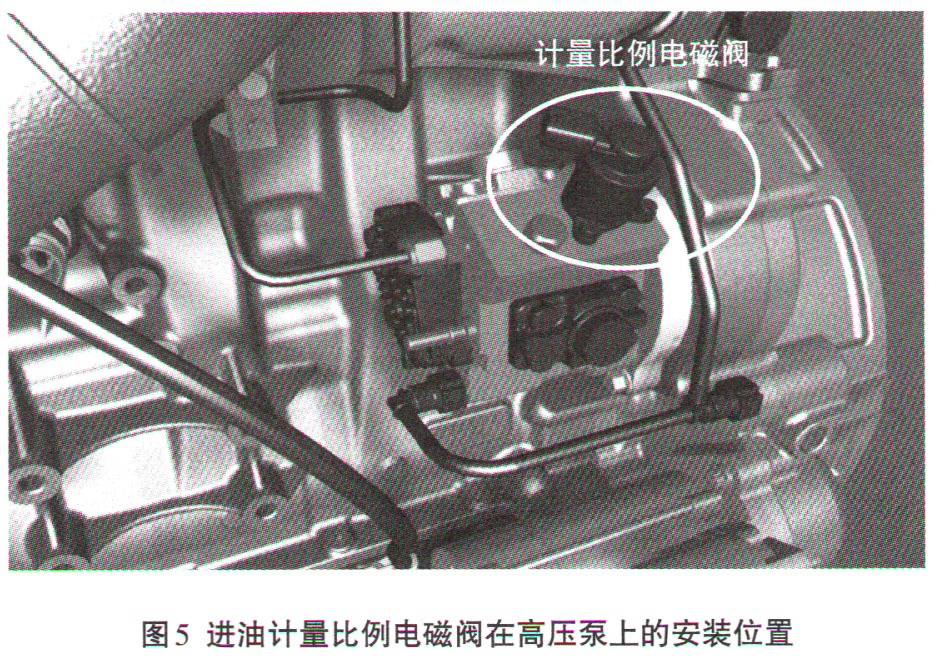

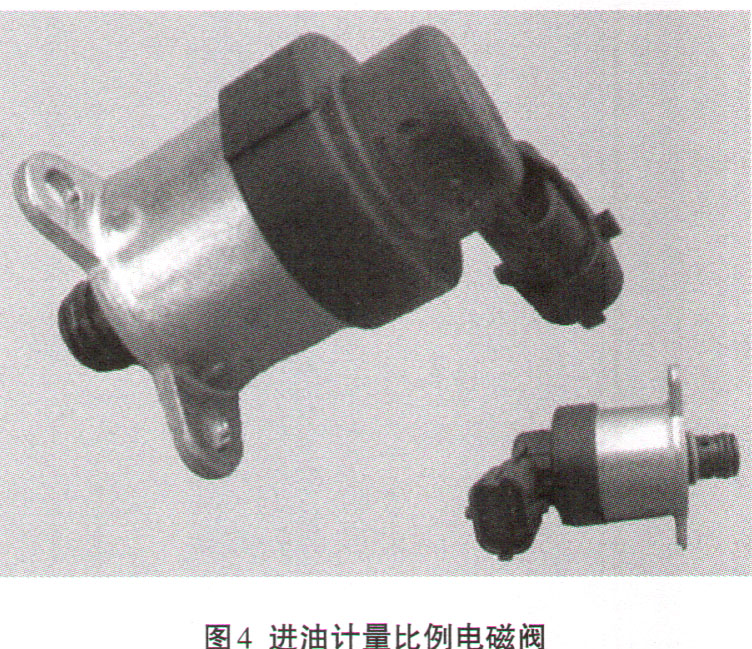

    1.进油计量比例电磁阀安装在高压油泵的进油端,属于低压系统的电气部件,它用于调控进入柱塞腔的燃油供给量,从而调节共轨的燃油压力值。ECU根据加速踏板位置传感器、增压压力及温度传感器、凸轮轴位置传感器曲轴位置传感器等信号,确定共轨内的燃油压力,并通过占空比信号调节控制计量比例电磁阀,实现对共轨压力的控制。图4为进油计量比例电磁阀,图5是计量比例电磁阀在高压泵上的安装位置。

    2.进油计量比例电磁阀如果失效,电磁阀将无法打开,导致电脑无法对电磁阀进行控制,造成低压燃油无法进入高压泵内,因此发动机无法起动或正常运转。
    3.要排除此类故障,首先根据故障码进行判断和检测,如果是电磁阀故障,及时更换电磁阀;如果是线路故障,及时维修排除。
