1.5配风装置
汽车空调配风装置的作用是将由鼓风机吸入的车外或车内的空气,经蒸发器制冷或热交换器加热后,通过各风门送到车内各出风口。一般汽车空调的前部出风口布置如图15所示。汽车空调配风装置的类型较多,最常见的是空气混合式汽车空调配风装置(图16)。
如图17所示,空气混合式汽车空调配风装置主要由进气段、混气段和配气段三部分组成。进气段包括内外循环风门和鼓风机,其作用是通过内外循环风门执行器控制内外循环风门的位置,从而决定被吸入车内的空气是来自车外还是车内。混气段包括蒸发器、热交换器和混合风门,其作用是通过混合风门执行器控制混合风门的位置,以调整冷风与暖风的比例,从而对出风口的出风温度进行控制。混合风门(图17)的两个极限位置,表明被冷却的空气,要么完全不经过热交换器,要么全部经过热交换器。配气段包括中央出风口、侧出风口、脚下出风口、除霜出风口及模式风门,其作用是通过模式风门执行器控制模式风门的位置,使来自混合风门的空气根据需要从不同的出风口吹出。
风门执行器的控制方式有3种:拉索式、真空式和电动机式。拉索式风门执行器通过手拉动拉索来改变风门位置,结构比较简单,常用于手动汽车空调;真空式风门执行器通过发动机工作时产生的真空来改变风门位置,它有一套真空控制系统;电动机式风门执行器通过电动机改变风门位置,每个电动机上都有一个电位计,用以反馈风门位置信号,常用于自动汽车空调。

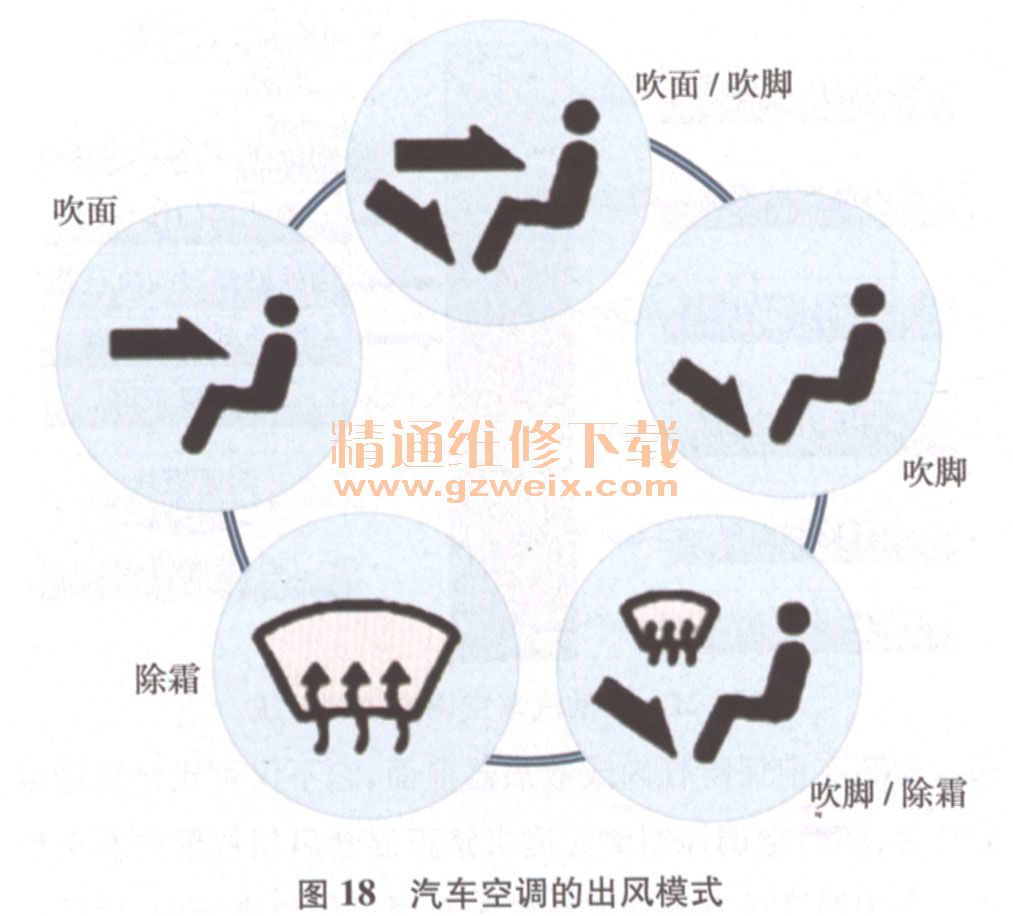

根据模式风门位置的不同,一般汽车空调的出风模式有吹面、吹面/吹脚、吹脚、吹脚/除霜和除霜5种(图18)。由于人体生理特点,头部对冷比较敏感,脚部对热比较敏感,因此为了达到舒适效果,自动汽车空调一般在制冷时的出风模式为吹面,在取暖时的出风模式为吹脚。
1.6控制部件
为了维持正常的工作状态,并且满足车内所需的舒适性条件,汽车空调设有一些对空调压缩机、鼓风机、散热风扇及各风门等进行控制的部件,其中包括空调控制面板、保护开关、传感器及空调控制单元等。
