汽车ABS系统的结构与检修(一)
来源:汽车维修  作者:佚名  2016-10-24 13:37:23



    (四)ABS系统液压控制装置

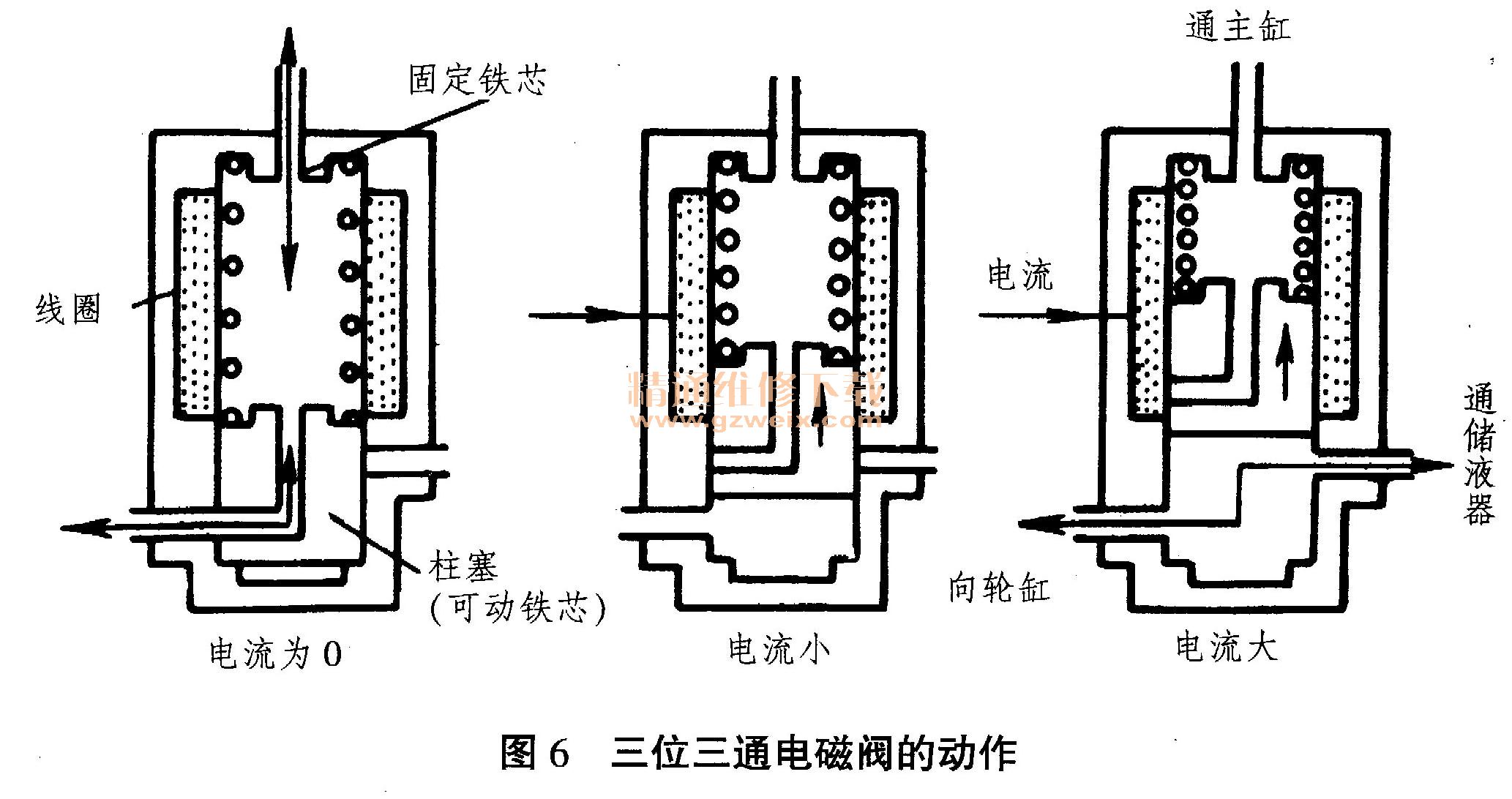

    ABS系统液压控制装置由电动泵、蓄压器(见图5)和电磁阀(见图6)等组成。





      其控制过程为:

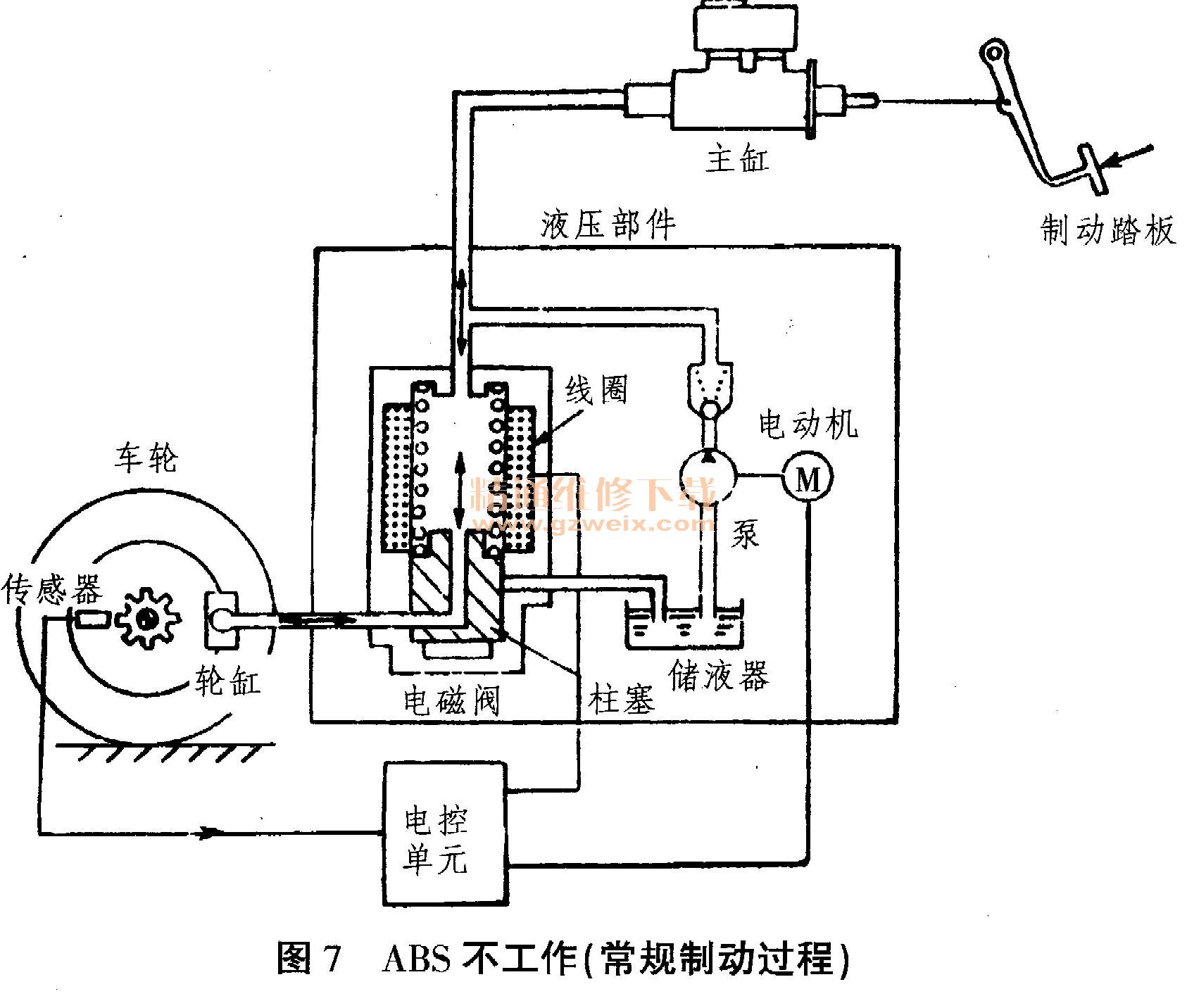

      1.常规制动过程:常规制动时电磁阀不通电,柱塞处于图7所示的位置,主缸和轮缸是相通的,主缸可随时控制制动压力的增减。这时,液压泵也不需要工作。

    2.减压过程

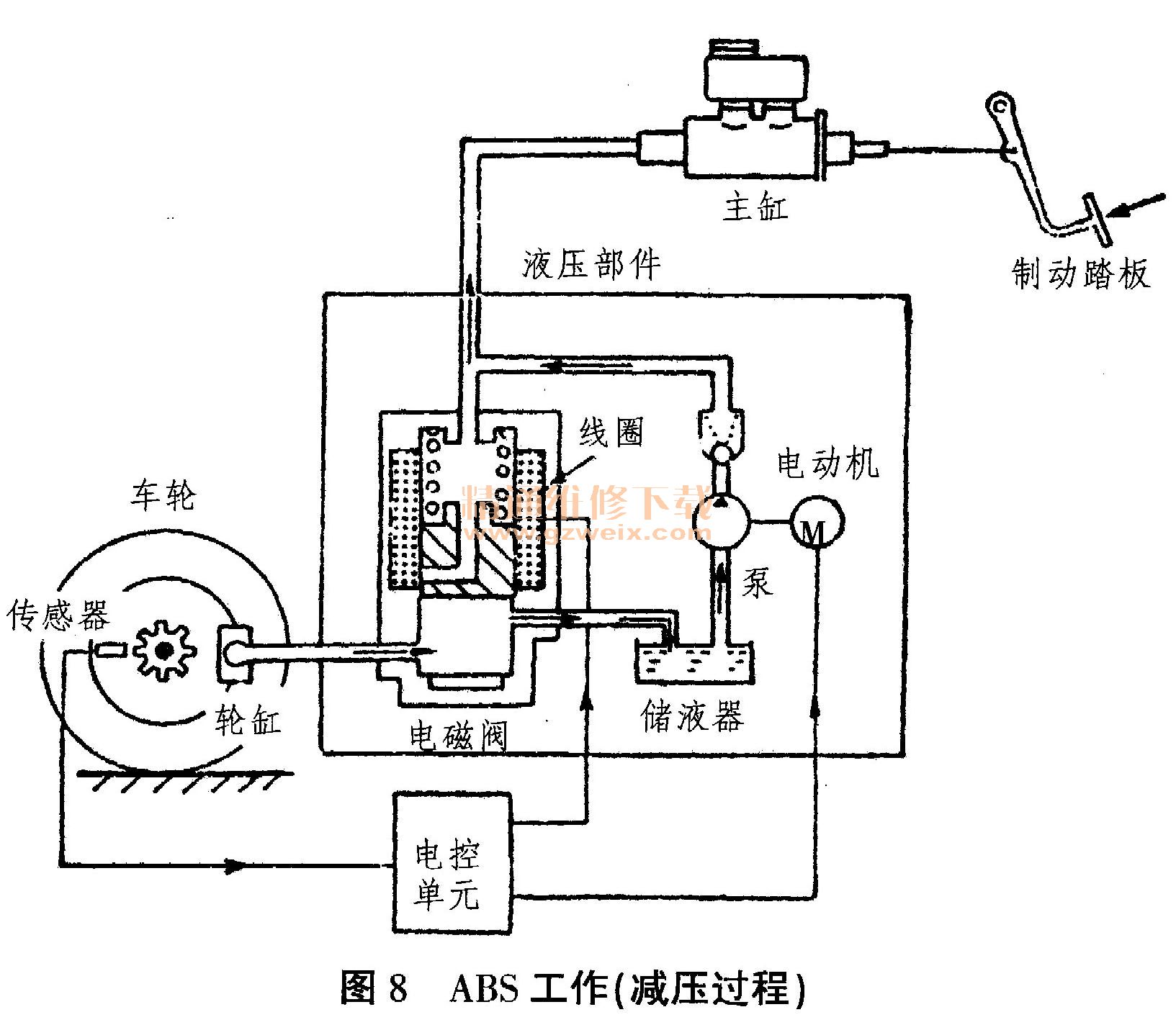

    当电磁阀输入较大的电流时,柱塞移至上端,主缸和轮缸的通路被截断,轮缸和液压油箱接通,轮缸的制动液流入液压油箱,制动压力降低。与此同时,马区动电动机启动,带动液压泵工作,把流回液压油箱的制动液加压后输送到主缸,为下一个制动周期作好准备,见图8。


上一页  [1] [2]
