汽车ABS系统的结构与检修(一)
来源:汽车维修  作者:佚名  2016-10-24 13:37:23

    ABS制动防抱死系统)的原理是通过控制制动液压力,向各个车轮施加最合适的制动力,从而充分利用轮胎和地面的附着力,防止车轮抱死造成侧滑,达到最有效制动的目的。ABS系统的优点在于增加制动时的稳定性、改善轮胎的磨损状况及工作可靠性等。

    一、ABS系统的组成
    ABS系统通常由电子控制单元(ECU)、液压控制单元(液压调节器)和轮速传感器等组成。
    (一)ECU的基本回路
    ECU的基本回路(见图1)包括:轮速传感器的输入放大回路,运算回路,电磁阀控制回路,稳压电路,电源监控电路,故障存储回路,继电器驱动回路和输入输出回路等。

    (二)轮速传感器
    轮速传感器用于检测车轮的转速。当车轮转动时,安装在轮毂上的齿圈也随之转动,从而在轮速传感器上产生与车轮转速成正比的交流电压信号(见图2)。轮速传感器将该信号传送给电子控制单元,电子控制单元通过该信号判断车辆的运动状态,并在需要时控制ABS系统工作。因此,轮速传感器是ABS系统中非常重要的元件之一。轮速传感器的安装形式分为3类(见图3)。



      (三)车辆减速度传感器

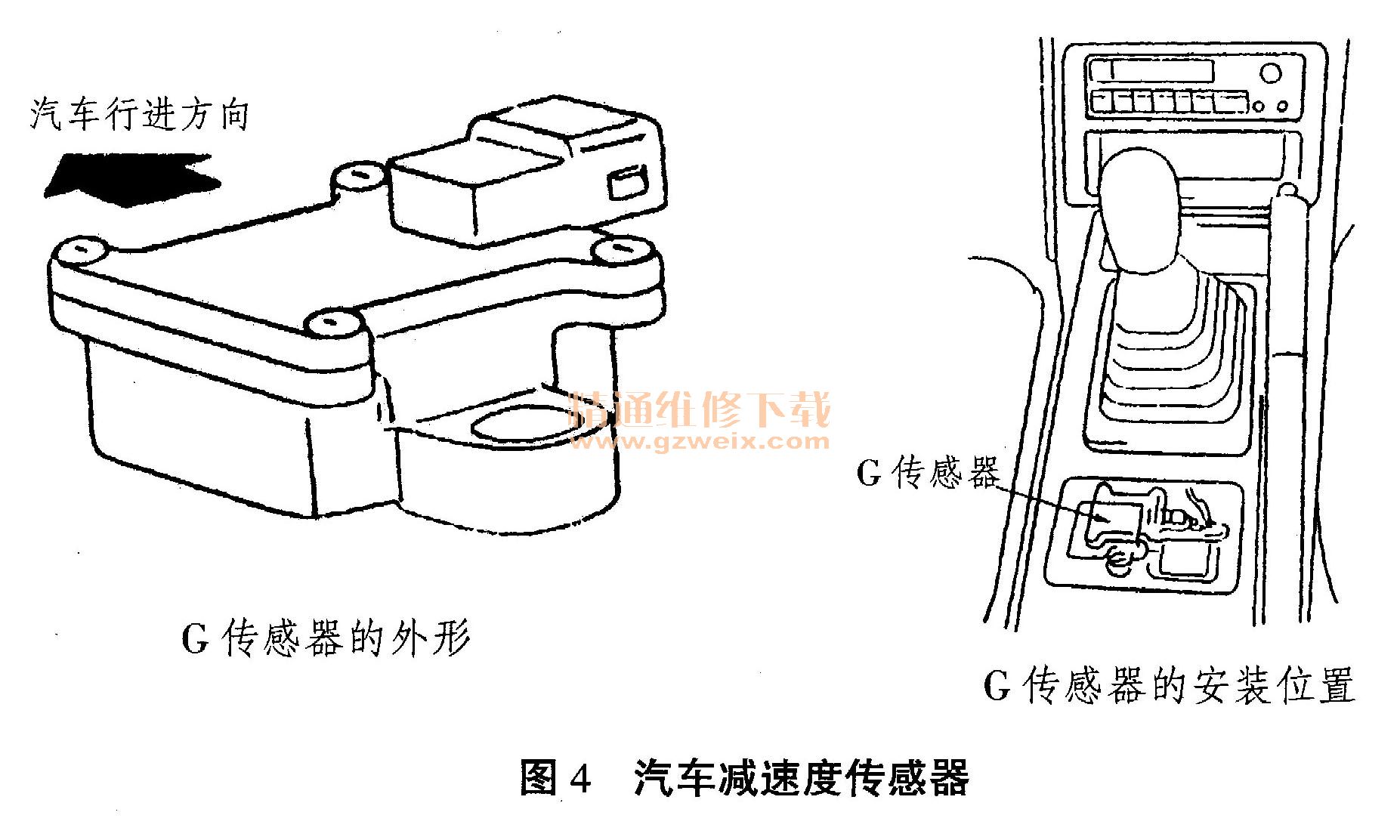

      汽车减速度传感器(G传感器)见图4。其作用是测出汽车制动时的减速度,以识别是否在雪路、冰路等易滑路面。多用于四轮驱动汽车。

[1] [2]  下一页

关键词:ABS
